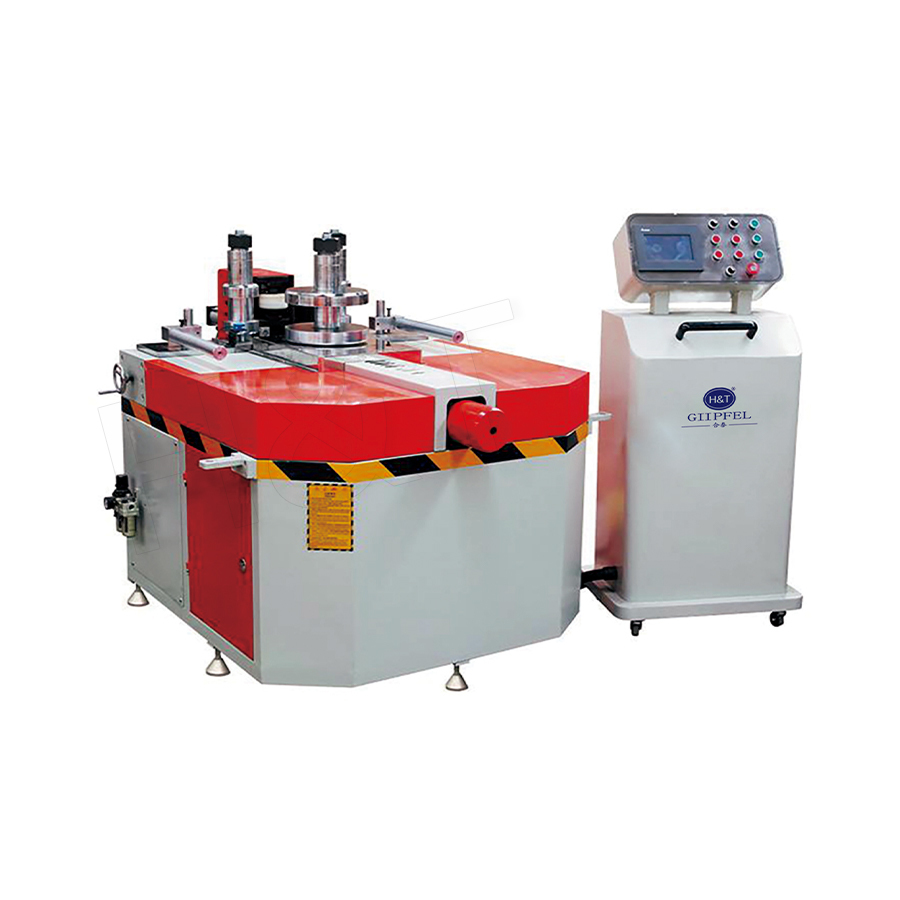

Máquina dobradeira e rolante 3D é um processo de conformação de metal controlado por CNC que utiliza três ou mais rolos ajustáveis de forma independente para dobrar continuamente perfis, tubos ou placas de metal em geometrias curvas complexas no espaço tridimensional. Ao contrário da dobra por rolo 2D convencional - que produz arcos circulares simples em um único plano - a máquina dobradeira por rolo 3D controla simultaneamente a curvatura da peça nas direções X, Y e Z, permitindo a produção de curvas espaciais, como hélices, arcos compostos, elipses, parábolas e caminhos 3D de forma livre.
Os três rolos funcionam como um sistema de deformação progressiva: à medida que a peça é alimentada entre eles, a posição de cada rolo é ajustada de forma independente por servoacionamentos sob controle CNC, gerando deformação plástica localizada que dobra a seção transversal no caminho curvo alvo. Repetibilidade do posicionamento do rolo CNC de aproximadamente 0,01 mm permite a produção de componentes arquitetônicos, aeroespaciais e estruturais complexos que seriam impossíveis de serem alcançados com equipamentos de dobra de rolos manuais ou 2D.
Como funciona a máquina dobradeira e rolante 3D
O princípio de formação de três rolos
Em uma configuração padrão de três rolos, dois rolos servem como rolos de suporte/acionamento (fixos ou ajustáveis em posição) e um rolo é o rolo de dobra (ajustável verticalmente). À medida que a peça passa entre os rolos, o deslocamento vertical do rolo de dobra determina o raio de curvatura local no ponto de contato. Variando continuamente esse deslocamento à medida que o perfil é alimentado, uma curva de raio continuamente variável – em vez de um arco de raio fixo – pode ser produzida ao longo de todo o comprimento da peça de trabalho.
Formação Espacial 3D
Para uma verdadeira produção de curvas 3D, o conjunto de rolos é montado em um sistema que também permite o ajuste lateral (eixo Y) e rotacional (torção) do ponto de contato do rolo à medida que o perfil passa. Isso permite que a direção da dobra mude continuamente ao longo do comprimento da peça, produzindo formas helicoidais, curvas compostas e espacialmente torcidas. O sistema CNC interpola todos os eixos dos rolos simultaneamente, traduzindo a geometria da curva alvo 3D em uma sequência coordenada de movimento de rolos multieixos.
Dobragem multipasse para raios estreitos
Para raios mais estreitos do que os que podem ser alcançados em uma única passagem (normalmente relações R/altura da seção inferiores a 5:1 para seções estruturais), o programa CNC executa múltiplas passagens com aumento incremental do deslocamento do rolo, dobrando gradualmente o perfil até o raio alvo sem sobrecarregar o material. O número de passes necessários depende da ductilidade do material e do raio alvo; seções de alumínio podem exigir 3–5 passes , enquanto metais mais macios podem atingir o alvo em 1–2 passagens.
Principais vantagens técnicas
Alta repetibilidade e precisão CNC
O posicionamento do rolo servo-acionado com feedback do codificador alcança a repetibilidade da posição do rolo de 0,01mm , o que se traduz em consistência de raio melhor que ±0,5% em todo o comprimento do perfil. Esta precisão é crítica para estruturas arquitetônicas onde componentes curvos idênticos devem ser montados com juntas uniformes, e para estruturas aeroespaciais onde o desvio da curva afeta o desempenho aerodinâmico.
Baixa tensão residual e estabilidade dimensional
Porque Máquina dobradeira e rolante 3D distribui a deformação por flexão gradual e progressivamente ao longo do comprimento do perfil - em vez de aplicá-la em um único ponto como na flexão por prensa - a distribuição da tensão residual na peça acabada é mais uniforme e de menor magnitude. Isso resulta em melhor estabilidade dimensional ao longo do tempo, redução do retorno elástico após a conformação e menor risco de deformação retardada durante operações de soldagem ou revestimento posteriores.
Ampla variedade de tipos e tamanhos de perfis
As máquinas de dobra e laminação 3D acomodam uma ampla seção transversal de perfis estruturais e arquitetônicos, equipando os rolos com ranhuras ou superfícies planas correspondentes ao perfil:
- Tubos e canos redondos (Ø20 mm a Ø500 mm)
- Seções ocas quadradas e retangulares (20×20 a 400×200 mm)
- Cantoneira de aço (L30×30 a L200×200 mm)
- Canal de aço (seções U/C, até C300)
- Vigas H e vigas I (até HEA 300 e mais pesadas em máquinas grandes)
- Extrusões de alumínio personalizadas (seções em T, seções em Z, perfis de parede cortina)
- Placa plana (para pré-formação de cone e cabeça abaulada)
Automação e Medição Integrada
Os sistemas avançados de dobradeira e laminação 3D integram medição de raio on-line - usando sensores de distância a laser ou calculadoras de curvatura baseadas em codificador - que alimentam dados de geometria de curva em tempo real de volta ao controlador CNC. O sistema ajusta automaticamente as posições dos rolos para corrigir desvios entre o raio real e o raio alvo no meio da passagem, sem parar a máquina. Este controle de raio em circuito fechado reduz as taxas de refugo em perfis complexos de 5–15% (circuito aberto) para baixo 1% .
Comparação: máquina de dobra e dobra 3D vs. outros métodos de dobra para perfis
| Critério | Máquina dobradeira e rolante 3D | Flexão de estiramento | Dobra de imprensa |
|---|---|---|---|
| Curvas espaciais 3D | Sim (capacidade nativa) | Limitado (restrito) | Não |
| Curvas de raio variável | Sim (contínuo) | Limitado | Não |
| Tamanho máximo do perfil | Grande (HEA 300) | Grande | Médio |
| Controle de retorno elástico | Bom (circuito fechado) | Excelente (<0,5°) | Moderado |
| Custo de ferramentas por perfil | Baixo (conjuntos de ranhuras de rolo) | Alto (dado personalizado por raio) | Médio |
| Melhor para | Curvas 3D complexas, variável R | Arcos longos e uniformes, baixo retorno elástico | Curvas curtas e discretas |
Aplicações industriais de máquina dobradeira e rolante 3D
Construção Arquitetônica e Estrutural
Máquina dobradeira e rolante 3D é a principal tecnologia para a produção de elementos estruturais de aço curvos em edifícios de grandes vãos, coberturas de estádios, telhados de terminais de aeroportos e pontes para pedestres. Vigas I estruturais, seções ocas e perfis de canal dobrados em geometrias helicoidais ou curvas compostas são comumente usados em escadas características, corrimãos curvos e nós de estrutura espacial onde a curva muda de direção no espaço 3D.
Estruturas de veículos automotivos e ferroviários
Arcos de teto, bordas de janelas e trilhos estruturais laterais de ônibus, vagões e veículos para fins especiais seguem caminhos de curvas 3D complexos que se adaptam à superfície de design exterior do veículo. A máquina dobradeira e rolante 3D produz esses membros estruturais curvos a partir de extrusões de alumínio ou seções ocas de aço em uma única passagem da máquina, com precisão de raio suficiente para montagem direta na estrutura do veículo sem operações adicionais de montagem.
Construção Naval e Estruturas Offshore
Estruturas de cascos de navios, vigas curvas de convés e curvas de tubos em estruturas superiores de plataformas offshore exigem curvatura de grande raio de seções de aço pesadas. Máquinas de dobra e laminação 3D para aplicações de construção naval podem processar seções de até 600 mm × 300 mm com espessuras de parede de até 30 mm, proporcionando as curvas compostas exigidas pela geometria do casco do navio sem a distorção térmica associada à flexão térmica.
Estruturas Solares e Energéticas
Trilhos de montagem curvos para conjuntos de painéis solares em telhados curvos ou fachadas de edifícios, estruturas de nacelas de turbinas eólicas e sistemas de armazenamento de energia que abrigam membros estruturais, todos se beneficiam da capacidade da Máquina dobradeira e laminadora 3D de produzir perfis de alumínio leves e precisamente curvados que se adaptam a geometrias complexas de superfícies arquitetônicas ou de engenharia.
Perguntas comuns sobre máquina dobradeira e rolante 3D
Como uma curva 3D é programada na máquina?
A geometria da curva 3D alvo normalmente é definida como uma nuvem de pontos, spline ou curva NURBS em um modelo CAD 3D. O software de programação offline importou esta geometria, discretiza a curva em comandos de posição do rolo em intervalos de incremento de avanço definidos, aplica compensação de retorno elástico e gera o programa CNC multieixos. O programa pode ser validado por simulação antes da primeira dobra física, reduzindo o desperdício do primeiro artigo em geometrias complexas.
Qual é o raio de curvatura mínimo alcançável para seções estruturais?
Para uma seção oca quadrada de aço estrutural padrão (por exemplo, RHS 100×100×5 mm), o raio de curvatura mínimo alcançável por laminação a frio é de aproximadamente 8–12× a altura da seção (raio da linha central de 800–1.200 mm) sem distorção significativa da seção transversal. Raios mais estreitos requerem passes múltiplos com tratamento térmico intermediário ou uso de laminação assistida por mandril, disponível em máquinas especializadas.
A distorção da seção transversal (ovalização) ocorre durante a máquina dobradeira e rolante 3D?
Sim, algum grau de ovalização da seção transversal ou distorção do flange é inerente à flexão do rolo. Para tubos redondos, a ovalização na curva é normalmente limitada a 3–8% do DO nominal quando o raio de curvatura for maior que 10× DE. Para seções quadradas e retangulares, o abaulamento lateral no raio externo pode ser controlado por ranhuras de rolos de perfil correspondente que suportam todos os quatro lados durante a dobra. Para vigas I e canais, a flambagem da alma é evitada ajustando a velocidade e a pressão do rolo de dobra para manter taxas de deformação controladas.
