O Série de formação de extremidades de tubos é uma linha abrangente de equipamentos que abrange toda a gama de processamento de extremidades de tubos metálicos - desde máquinas básicas de estação única para alargamento e perolização padrão até sofisticados sistemas CNC de múltiplas estações, capazes de conformação sequencial complexa, estrangulamento, expansão, canal e tratamento de superfície em um único ciclo automatizado. Esta série foi projetada para atender aos padrões exigentes das indústrias automotiva, aeroespacial, de fabricação de máquinas e de HVAC, onde a geometria da extremidade do tubo afeta diretamente a integridade da junta, o desempenho da vedação e o ajuste da montagem.
O defining characteristics of this series are its cobertura completa (máquinas únicas através de linhas de produção completas), sua integração de tecnologias avançadas de conformação (cabeçamento a frio, fiação e conformação multipasse controlada por CNC) e sua filosofia de projeto que prioriza a eficiência, onde a automação e a multifuncionalidade são combinadas para minimizar o tempo de ciclo e a mão de obra por peça.
Processos de formação de extremidades de tubos centrais e como eles funcionam
Queimando
Queimando expands the tube end outward at a defined angle to create a seating surface for compression or flare fittings. The tube is clamped in a die, and a hardened conical punch is pressed axially into the bore, forcing the material to flow outward. Standard flare angles include 37° (SAE/JIC), 45° (DIN) e flares de bolha/invertidos . A precisão dimensional é crítica – um ângulo de alargamento fora da tolerância causa vazamento em sistemas hidráulicos e de refrigeração.
Perolização e Ranhura
O rebordo forma um anel circunferencial elevado na parte externa da extremidade do tubo, proporcionando uma parada positiva para retenção da mangueira ou do conector de encaixe. A ranhura produz uma ranhura circunferencial para assentamento de anel de vedação ou anel elástico. Ambas as operações são realizadas utilizando ferramentas do tipo rolo que são alimentadas radialmente no tubo rotativo, produzindo perfis limpos e consistentes sem remoção de material.
Necking (redução)
O estreitamento reduz o diâmetro externo da extremidade do tubo através de um ou mais estágios progressivos de matriz. Isso é comumente usado para criar conjuntos de tubos escalonados, onde uma seção de inserção de diâmetro menor se encaixa em um tubo principal maior. A estricção multipasse é necessária para reduções maiores que 15–20% da DO original para evitar enrugamentos ou rachaduras; cada passagem reduz o diâmetro em um incremento controlado de 5–10%.
Expandindo
Expandindo increases the tube end OD to create a socket or bell end for slip-fit or brazed joint connections. A segmented expanding mandrel or a single tapered punch is driven into the bore. Expansion ratios of up to 20–25% da DO original são alcançáveis em uma única operação em materiais dúcteis (cobre, alumínio, aço de baixo carbono).
Girando e Fechando Final
A fiação usa um rolo de conformação rotativo controlado por CNC para remodelar progressivamente a extremidade do tubo em geometrias axissimétricas complexas - extremidades em cúpula, transições cônicas ou recursos de ressalto oco. Esta técnica de conformação a frio alcança excelente acabamento superficial e endurece o material, melhorando a resistência à fadiga. É amplamente utilizado para acessórios de tubos hidráulicos aeroespaciais e componentes de amortecedores automotivos.
Cabeçalho a frio de extremidades de tubos
O cabeçote frio comprime a extremidade do tubo axialmente para engrossar a parede e formar flanges complexos ou características perturbadas. Este processo é particularmente adequado para criar recursos de chave hexagonal ou quadrada integral nas extremidades dos tubos, eliminando a necessidade de acessórios soldados. A utilização de materiais é perto de 100% como nenhum material é removido, todo o material deslocado é redistribuído para formar a geometria alvo.
Tipos de máquinas em toda a série
| Tipo de máquina | Processos | Faixa típica de diâmetro externo do tubo | Melhor Aplicação |
|---|---|---|---|

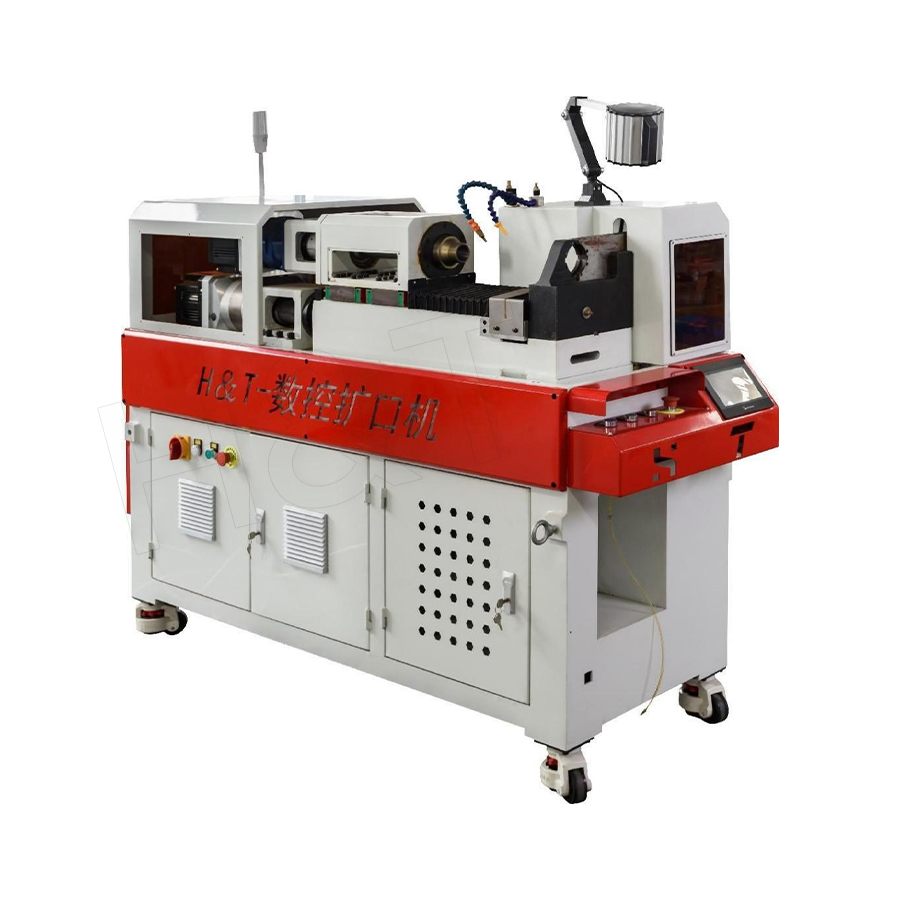

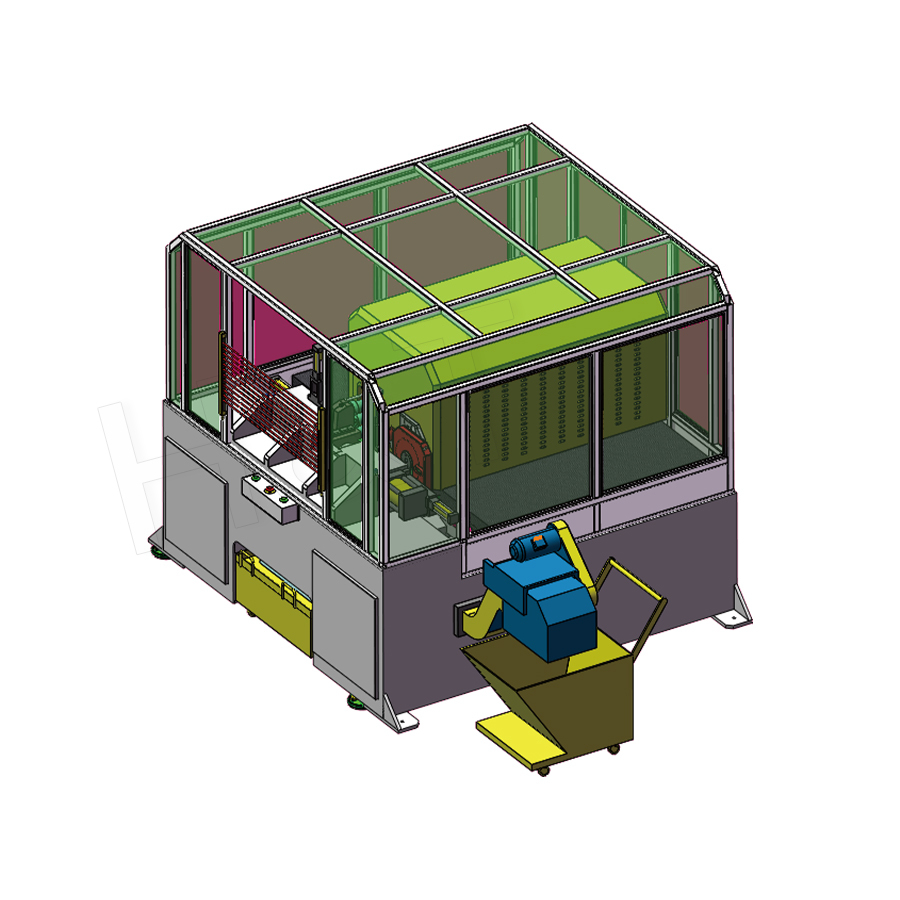

| Máquina formadora de extremidades de estação única | Alargar, pérola, expandir, pescoço | Ø6–Ø76 mm | Volume médio, processo único |
| Máquina formadora de extremidades CNC multiestações | Multiprocesso sequencial | Ø8–Ø60 mm | Acessórios para tubos complexos, automotivo |
| Máquina de fiação CNC | Fiação, contorno, fechamento final | Ø20–Ø200 mm | Acessórios aeroespaciais de alta pressão |

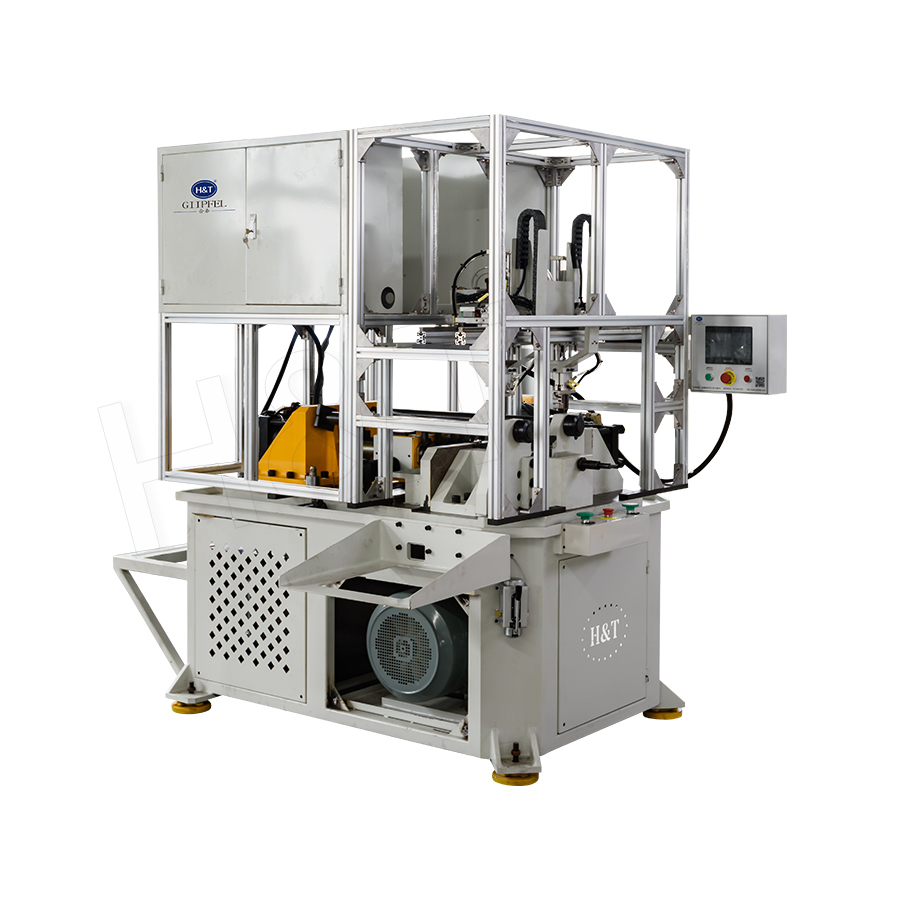

| Prensa de extremidade de tubo de direção a frio | Perturbador, formação de flange | Ø6–Ø50 mm | Recursos de encaixe integral |

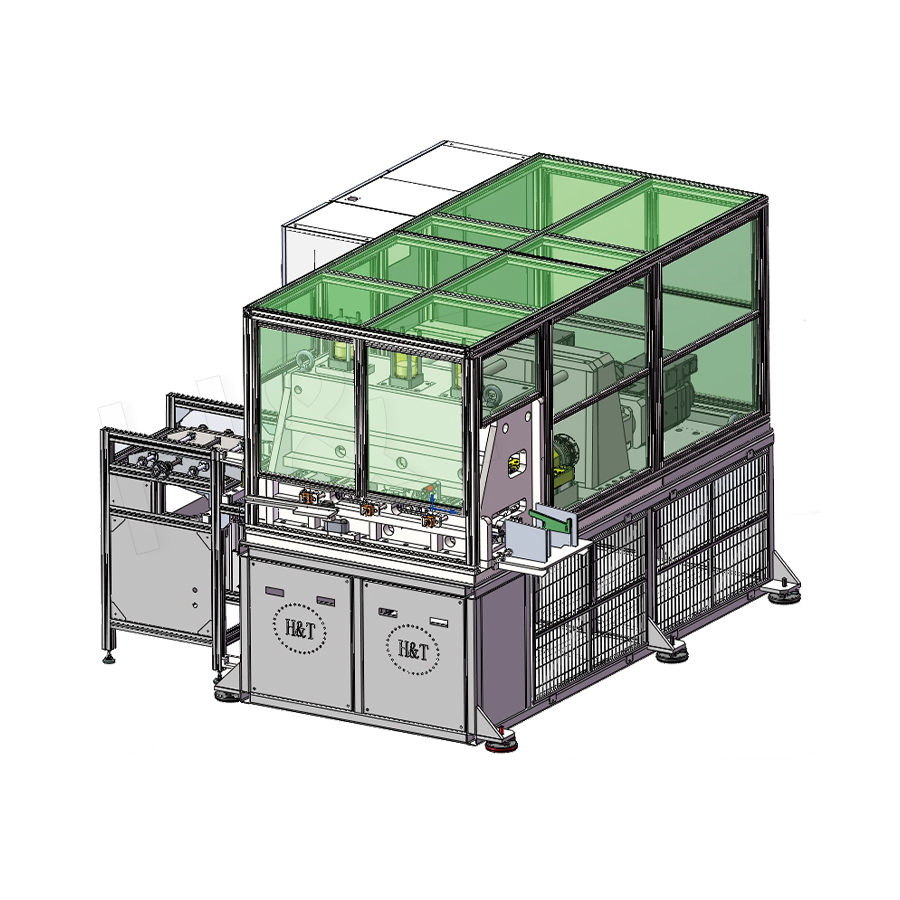

| Linha de produção automatizada de conformação final | Inspeção de todos os processos | Ø8–Ø76 mm | Montagem multiprocesso de alto volume |
Principais vantagens da série de formação de extremidades de tubos
Precisão Dimensional e Repetibilidade
As máquinas formadoras de extremidades controladas por CNC alcançam tolerâncias de ângulo de alargamento de ±0,5° e tolerâncias dimensionais OD de ±0,05 mm —desempenho que máquinas manuais ou acionadas por came não conseguem igualar. Este nível de precisão é essencial para conexões críticas de tubos hidráulicos e do sistema de combustível, onde vazamentos nas conexões podem causar falhas em campo.
Integração multiprocessos
As máquinas formadoras de extremidades CNC de múltiplas estações podem realizar estrangulamento, alargamento, perolização e canal em uma única configuração e ciclo, eliminando a necessidade de transferir o tubo entre várias máquinas dedicadas. Essa integração reduz o tempo total do processo em 50–70% em comparação com o processamento sequencial de estação única e elimina danos no manuseio entre processos.
Nenhuma zona afetada pelo calor
Todos os processos no Série de formação de extremidades de tubos são operações de conformação a frio. A ausência de entrada de calor preserva as propriedades mecânicas originais – resistência à tração, resistência ao escoamento e ductilidade – do material de base do tubo durante todo o processo de formação. Isto é particularmente importante para tubos de aço e titânio de alta resistência utilizados na indústria aeroespacial e no automobilismo, onde alterações térmicas comprometeriam a integridade estrutural.
Alta utilização de materiais
Os processos de conformação a frio redistribuem o material em vez de removê-lo, alcançando taxas de utilização de material de 95–100% . Isso contrasta com acessórios usinados, onde 40–60% da matéria-prima pode ser descartada como cavacos.
Aplicações Industriais
Sistemas automotivos de freio, combustível e refrigeração
Um veículo de passageiros moderno contém 15–35 conjuntos de tubos em sistemas de freio, combustível, refrigeração da transmissão, ar condicionado e direção hidráulica. Cada extremidade do tubo deve ser formada com tolerâncias dimensionais restritas para garantir conexões de encaixe sem vazamentos. Linhas automatizadas de formação de extremidades com múltiplas estações produzem esses componentes a taxas de 400–1.200 montagens por hora , com 100% de visão ou inspeção de medidor antes do envio.
Sistemas Hidráulicos Aeroespaciais
As linhas hidráulicas de aeronaves operam em pressões de 3.000 a 5.000 PSI e devem manter um desempenho livre de vazamentos em faixas extremas de temperatura (-55°C a 150°C). As máquinas de fiar CNC formam geometrias finais de precisão em tubos de titânio, aço inoxidável e alumínio, com cada peça rastreável por número de série até seus parâmetros de formação – um requisito regulatório para componentes críticos para voo.
Tubulação HVAC e refrigeração
As extremidades dos tubos de cobre e alumínio em sistemas HVAC requerem expansão e alargamento para juntas soldadas ou de compressão. Linhas de expansão automatizadas para placas tubulares de trocadores de calor podem processar milhares de tubos por hora , com cada extremidade expandida atendendo às especificações dimensionais para formação de juntas de brasagem sem vazamentos.
Máquinas e Equipamentos Industriais
Tubos de cilindros hidráulicos e pneumáticos, linhas de lubrificação e tubos de refrigeração em máquinas industriais exigem formatos finais precisos. As máquinas formadoras CNC de estação única ou multiestação oferecem flexibilidade para lidar com a variedade de tamanhos de tubos e formatos de extremidade comuns na produção de máquinas OEM.
Integração de Controle de Qualidade e Inspeção
Para aplicações automotivas e aeroespaciais, as linhas de conformação final integram cada vez mais a inspeção automatizada diretamente no ciclo de produção:
- Medição de medição a laser: Sensores a laser sem contato medem o diâmetro externo, a espessura da parede e o ângulo de alargamento de cada peça produzida em baixo 2 segundos , com resultados registrados em um banco de dados de produção para análise de CEP (Controle Estatístico de Processo).
- Monitoramento de força: A corrente do servo-drive e o feedback de força durante a conformação fornecem uma medida indireta da condição do material e da integridade das ferramentas – uma assinatura de força anômala indica uma matriz desgastada ou material fora de especificação e aciona um alerta antes que uma peça de sucata seja produzida.
- Inspeção visual: As câmeras verificam se há rachaduras visíveis, enrugamentos ou defeitos superficiais na extremidade formada, segregando automaticamente as peças não conformes antes de avançarem para a montagem.
- Marcação de rastreabilidade: Os sistemas de marcação a laser ou jato de tinta aplicam números de peça, códigos de data ou códigos de matriz de dados a cada tubo, criando um registro de nascimento digital completo vinculado aos parâmetros de formação, lote de material e resultados de inspeção.
Perguntas comuns sobre a série de formação de extremidades de tubos
Quais materiais de tubo são compatíveis com a conformação a frio?
A maioria dos metais dúcteis são compatíveis com a conformação a frio, incluindo aço carbono (até ~600 N/mm² de resistência à tração), aço inoxidável, ligas de cobre, ligas de alumínio e titânio (graus 1, 2 e 9). Para materiais de maior resistência (aço HSLA, Inconel), a conformação é possível, mas requer forças de ferramenta maiores e uma progressão de passe mais cuidadosa para evitar trincas na extremidade do tubo. Materiais com menos de 15–20% de alongamento na fratura deve ser avaliado cuidadosamente antes da conformação a frio.
Quantas estações de formação são necessárias para uma conexão de tubos automotiva complexa?
Uma conexão típica de linha de freio automotivo (alargamento invertido com extremidade de rosca deformada) requer 4–6 estágios de formação : face inicial, pescoço de primeira passagem, pescoço de segunda passagem, pré-forma de alargamento, alargamento final e perolização opcional. As modernas máquinas CNC multiestações executam todas essas etapas em sequência com uma única fixação de tubo, completando a forma final completa em 15–25 segundos .
Qual é a expectativa de vida útil das ferramentas e como isso afeta o custo unitário?
Para alargamento padrão de tubos de aço carbono, as matrizes de aço para ferramentas endurecidas duram 200.000–500.000 ciclos de conformação antes de exigir recondicionamento. As matrizes de inserção de metal duro estendem isso para 1–2 milhões de ciclos. Nessas vidas úteis das ferramentas, o custo da matriz por peça é normalmente menos de US$ 0,01 para produção de alto volume – muito abaixo do custo de acessórios usinados.
A mesma máquina pode lidar com tamanhos de tubos métricos e imperiais?
Sim. As máquinas controladas por CNC armazenam receitas de ferramentas separadas para cada combinação de diâmetro externo de tubo e espessura de parede. A troca entre tubos da série métrica e em polegadas requer uma troca de ferramentas (mandris de mandril e matrizes de conformação), além de uma recuperação do programa, normalmente concluída em 15–30 minutos . Algumas máquinas aceitam cassetes de troca rápida que reduzem ainda mais o tempo de troca.
