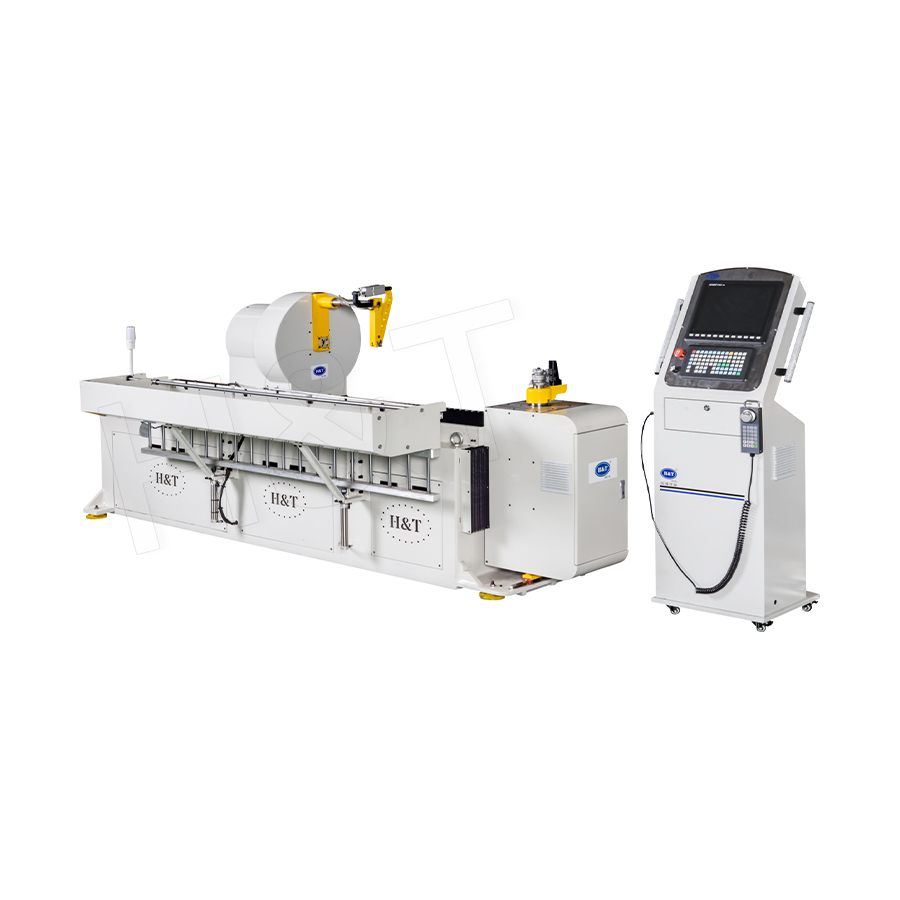

Máquina dobradeira de fio —também conhecida como conformadora de fio, máquina dobradora de fio de aço ou conformadora de fio de ferro — é um processo de fabricação industrial no qual fio metálico (aço, aço inoxidável, cobre, ferro, alumínio ou fio de liga especial) é moldado em configurações 2D ou 3D predefinidas por máquinas de dobra automatizadas ou semiautomáticas. Essas máquinas usam cabeçotes de dobra acionados por servo, braços giratórios e mecanismos de alimentação de arame de precisão para produzir ganchos, anéis, suportes, molas, grades, estruturas, clipes e formas espaciais complexas a partir de estoque de arame enrolado em ciclos de produção contínuos, de alta velocidade e repetíveis.
As máquinas dobradeiras de arame variam desde unidades simples acionadas por came 2D para formas de arame plano até sistemas multieixos 3D totalmente controlados por CNC, capazes de produzir formas espaciais complexas com Rotação irrestrita de 360° da cabeça dobrada. Máquinas dobradoras de fio CNC de última geração podem executar 30–120 operações de dobra por minuto , tornando-os essenciais na fabricação de alto volume para as indústrias automotiva, de construção, de bens domésticos, agrícola e eletrônica.
Como funciona a máquina dobradora de tubos
O processo da Máquina Curvadora de Tubos envolve uma sequência de operações precisamente coordenadas executadas pelos principais sistemas mecânicos e de controle da máquina:
- Alisamento de fio: O fio alimentado a partir de uma bobina passa por um endireitador de vários rolos que remove a curvatura residual da bobina, entregando um fio reto e sem tensão à cabeça dobradora. A pressão do rolo alisador é ajustável para diferentes diâmetros de fio e materiais.
- Alimentação de arame servocontrolada: Uma unidade de alimentação de rolo de pressão acionada por servo avança o arame em incrementos programados com precisão entre as operações de dobra. Precisão do comprimento de alimentação de ±0,1 mm é padrão em sistemas CNC, determinando diretamente os comprimentos dos segmentos retos da peça acabada.
- Operação da cabeça de dobra: A cabeça dobradora – que contém um pino dobrador e uma ferramenta de articulação – gira no ângulo programado ao redor do fio, forçando-o a dobrar no ponto de contato. Nas máquinas 2D, a cabeça gira em um plano fixo. Em máquinas 3D, a cabeça de dobra também pode girar em torno do eixo longitudinal do fio (eixo B), permitindo dobras em qualquer direção no espaço 3D.
- Corte: Após a última dobra, uma unidade de corte integrada (tesoura voadora ou guilhotina) separa a peça acabada do alimentador de arame. O corte é sincronizado com a sequência de dobra pelo controlador CNC, mantendo o comprimento total preciso da peça.
- Descarga: As peças acabadas caem em uma caixa de coleta ou são coletadas por um robô ou transportador para processamento posterior (soldagem, revestimento, montagem).
Máquina dobradeira de tubo 2D vs. Máquina dobradeira de tubo 3D
A distinção entre a capacidade da máquina curvadora de tubos 2D e 3D é fundamental para a seleção da máquina e o projeto da peça:
| Recurso | Máquina curvadora de tubos 2D | Máquina curvadora de tubos 3D |
|---|---|---|
| Dobrar planos | Somente avião único | Vários planos (rotação de 360°) |
| Peças típicas | Clipes planos, suportes planos, anéis | Ganchos 3D, molas, molduras espaciais, cestos |
| Custo da máquina | Inferior | Superior |
| Complexidade de programação | Simples (X, Y, ângulo) | Complexo (X, Y, Z, eixo B, ângulo) |
| Liberdade de geometria da peça | Limitado a formas planas | Geometria espacial ilimitada |
| Velocidade (típica) | 60–120 curvas/min | 30–80 curvas/min |
Parâmetros ajustáveis e flexibilidade de controle
As modernas máquinas curvadoras de fio CNC fornecem controle abrangente de parâmetros, permitindo que a mesma máquina manipule uma ampla variedade de diâmetros de fio, materiais e geometrias de peças sem reequipamento mecânico:
- Ângulo de curvatura: Programável de 1° a 360° por passo de dobra. Os fatores de compensação de retorno elástico são armazenados por material e diâmetro do fio, ajustando automaticamente o ângulo programado para atingir a geometria desejada após a recuperação elástica.
- Velocidade de flexão: A velocidade da cabeça de dobra controlada por servo é ajustável de lenta (para dobras apertadas em materiais duros) a rápida (para dobras simples em fio dúctil). A velocidade variável dentro de um programa de peça única otimiza o tempo de ciclo sem risco de marcas ou rachaduras na superfície.
- Comprimento de alimentação do fio: Cada incremento de avanço define o comprimento do segmento reto antes da próxima dobra. Os incrementos podem variar de 0,1 mm a vários metros em um programa de peça única, acomodando peças desde clipes em miniatura até grandes estruturas de móveis.
- Raio de curvatura: O diâmetro do pino de dobra determina o raio de dobra interno. Conjuntos de pinos de troca rápida permitem alternar raios entre programas de peças sem tempo de inatividade prolongado.
- Rotação do eixo B (máquinas 3D): O ângulo do plano de dobra em relação ao eixo do fio é programável por etapa de dobra, permitindo que as dobras sucessivas sejam orientadas em qualquer direção no espaço 3D.
Funções Auxiliares Integradas
Máquina curvadora de tubos as máquinas são frequentemente equipadas com unidades de processamento auxiliares que as transformam em células completas de fabricação do fio até a peça acabada, eliminando a necessidade de operações posteriores separadas:
- Unidade de corte: A tesoura voadora ou o cortador guilhotina cortam o fio nas posições programadas. A força de corte e a folga da lâmina são ajustadas para cada diâmetro de fio e material para garantir faces de corte sem rebarbas.
- Unidade de chanfradura: Os acessórios de chanframento final rebarbam e chanfram as extremidades do fio cortado em linha, o que é fundamental para a segurança e a qualidade da montagem em componentes como estruturas de dispositivos médicos e formas de fio para serviços de alimentação.
- Unidade de soldagem: Módulos de soldagem por resistência ou a ponto a laser podem unir extremidades de fios ou interseções de fios cruzados em linha, produzindo anéis, grades ou estruturas de cesto de formato fechado sem uma estação de soldagem separada.
- Gravação e marcação: Rolos de gravação em relevo ou unidades de marcação a laser aplicam números de peças, códigos de data ou padrões decorativos às superfícies dos fios durante o ciclo de conformação, apoiando a rastreabilidade e a diferenciação do produto.
- Enrolamento e empilhamento automático: Para produção de alto volume, unidades integradas de bobinamento ou empilhamento coletam peças acabadas em pacotes organizados, prontas para embalagem ou revestimento posterior, sem manuseio manual.
Materiais de fio e faixas de diâmetro
As máquinas curvadoras de tubos estão disponíveis em configurações que cobrem diâmetros de fio desde fio de precisão submilimétrica até fio estrutural pesado:
- Fio de aço carbono (Q195, Q235, SAE 1006–1065): O substrato mais comum. Resistências à tração de 350 N/mm² (fio macio) a 1.500 N/mm² (fio trefilado) exigem forças de flexão amplamente variáveis – a seleção da máquina deve ser classificada para o material mais duro no mix de produção.
- Fio de aço inoxidável (302, 304, 316): Maior retorno elástico e taxa de endurecimento por trabalho do que o aço carbono. Usado em equipamentos de processamento de alimentos, dispositivos médicos e aplicações marítimas. Normalmente requer 15–25% maior retorno elástico sobre flexão compensação em comparação com fio de aço carbono equivalente.
- Fio de cobre e latão: Excelente ductilidade permite curvas apertadas e formas 3D complexas. Comum em componentes elétricos, itens decorativos e aletas de trocadores de calor. A baixa força de conformação é adequada para configurações de máquinas leves.
- Fio de alumínio: Usado em embalagens, formas de fios automotivos e aeroespaciais. Requer superfícies de contato de ferramentas polidas para evitar arranhões na superfície que podem iniciar rachaduras por fadiga.
Faixas de capacidade padrão da máquina: diâmetros de fio de Ø0,3 mm (miniatura de precisão) a Ø20 mm (estrutural pesada) , dependendo da classe da máquina e da classificação do chassi.
Aplicações Industriais
Construção e Reforço
Estribos de vergalhões, amarrações de reforço de concreto e telas de arame estruturais estão entre as aplicações de máquinas dobradeiras de arame de maior volume. As máquinas curvadoras de tubos 2D automatizadas produzem estribos em tamanhos padrão (quadrados, retangulares, poligonais) a taxas de 1.000–3.000 peças por hora , superando em muito a produtividade da dobra manual e com variação zero de tamanho entre peças.
Componentes Automotivos
Molas da estrutura do assento, suportes de encosto de cabeça, barras de torção da tampa do porta-malas, estruturas de palhetas e ganchos de suspensão de escapamento são produzidos em máquinas curvadoras de tubos 2D e 3D em instalações automotivas Tier-1 e Tier-2. Conjuntos complexos de molas de assento 3D com múltiplas curvas espaciais são produzidos em 15–40 peças por minuto em dobradeiras de arame CNC multieixos, substituindo as demoradas operações de conformação manual.
Bens Domésticos e Móveis
Molduras para carrinhos de compras, cestos para pratos, prateleiras de arame, grelhas para churrasqueiras e cabides são todos produzidos pela Tube Bending Machine. A combinação de soldagem e dobra em linha em centros de conformação de arame CNC permite que estruturas complexas de cestos de arame sejam produzidas a partir de um único arame em um ciclo de máquina, sem necessidade de montagem manual.
Dispositivos Médicos e Componentes de Precisão
Fios de fixação ortopédicos, afastadores cirúrgicos, estruturas de stents e contatos de mola de precisão para conectores eletrônicos exigem tolerâncias dimensionais de ±0,05–±0,1 mm em diâmetros de fio de 0,3–3 mm. As máquinas curvadoras de tubos CNC 3D com feedback de posição de circuito fechado e inspeção baseada em visão alcançam essas tolerâncias em taxas que a conformação manual não consegue atingir.
Perguntas comuns sobre máquina dobradeira de fio
Qual é o ângulo de flexão máximo alcançável em uma única etapa?
A maioria das máquinas dobradeiras de arame pode dobrar até 180° em uma única etapa , e algumas cabeças especializadas giram até 360° para formar anéis ou bobinas completas em um único movimento. Para curvas superiores a 180°, onde a geometria impede a rotação da cabeça além desse ponto, o fio pode ser reposicionado (rotação do eixo B) para aproximar-se do ângulo restante na direção oposta.
Como o springback é gerenciado na máquina dobradeira de arame?
Springback na máquina dobradeira de fio depende do material, diâmetro e têmpera do fio. O sistema CNC armazena valores de correção de retorno elástico por combinação de material/diâmetro e dobra automaticamente de acordo com o valor de compensação. Para fio de aço trefilado, o retorno elástico pode ser 5°–15° por curva de 90° ; para fio de cobre recozido, normalmente é inferior a 2°. A verificação regular da dobra de teste ao alterar lotes de fios garante que as correções armazenadas permaneçam precisas.
Uma máquina dobradora de fio pode lidar com arame pré-revestido ou pintado?
Sim, desde que as superfícies de contato da ferramenta sejam polidas e os parâmetros de flexão (velocidade, raio) sejam otimizados para minimizar a tensão superficial no revestimento. Arame revestido de PVC, arame galvanizado e arame revestido com epóxi são todos processados regularmente em dobradores de arame com design de ferramentas apropriado. No entanto, curvaturas com raios estreitos em fios com revestimento espesso podem causar rachaduras no revestimento na curvatura extrados - um raio de pelo menos 3× diâmetro do fio é recomendado para fios pré-revestidos para manter a integridade do revestimento.
