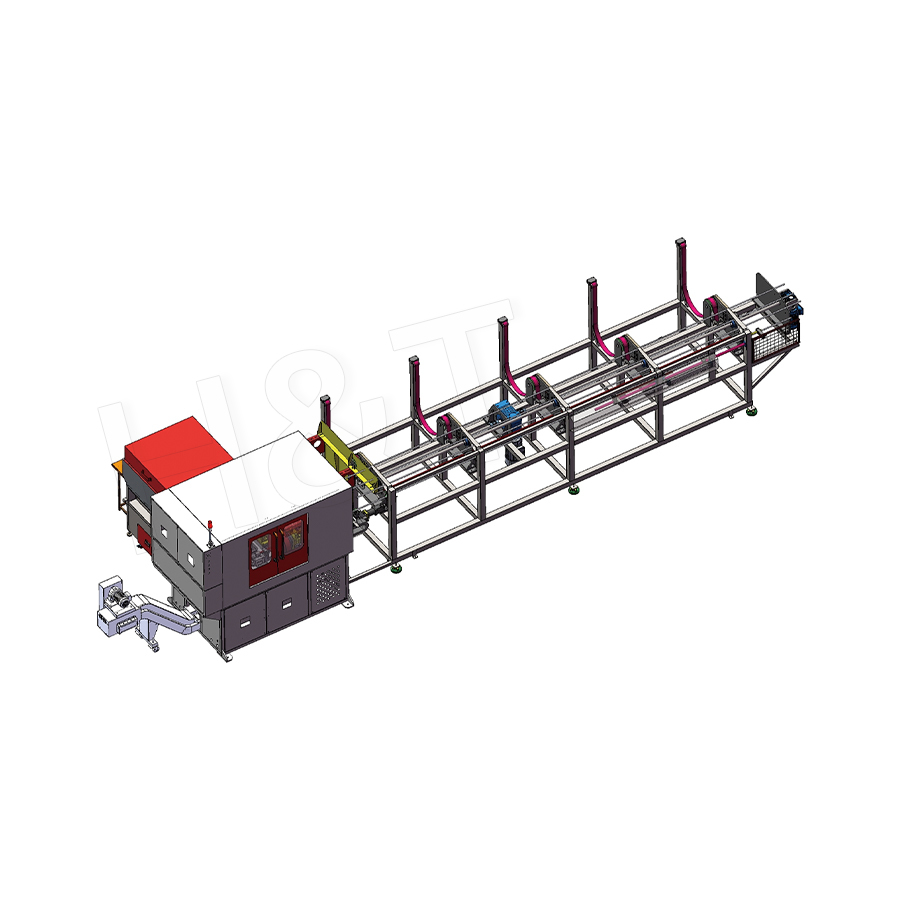

O Série de corte e chanframento de tubos é uma solução integrada de fabricação inteligente que combina corte de tubos de alta precisão com chanfro automatizado de bordas (chanfro e rebarbação) em um fluxo de trabalho contínuo e sincronizado. A série normalmente compreende três módulos principais: um serra circular totalmente servo para corte sem rebarbas, um máquina de chanfrar para processamento final e um controlador automatizado de linha de produção que sequencia e conecta ambas as operações.
Este sistema aborda diretamente os pontos problemáticos do corte manual tradicional, incluindo ângulos de corte inconsistentes, rebarbas excessivas, riscos de segurança causados por lâminas rotativas e baixa produção por hora, fornecendo resultados repetíveis e de alta qualidade com taxas de produção que os métodos manuais não conseguem igualar. É amplamente utilizado na fabricação de máquinas, componentes automotivos, infraestrutura de transporte ferroviário e estruturas de aço para construção.
Como funciona o processo de corte e chanframento
Etapa 1 – Alimentação e posicionamento do tubo
Tubos brutos – normalmente com comprimentos de 3 a 12 metros – são carregados em uma esteira de alimentação ou mesa de rolos. Um carro de alimentação servo-acionado segura o tubo e o avança para a posição de corte programada com precisão de comprimento de ±0,2mm . Para produção de alta mistura, o sistema de controle lê os dados da lista de corte de um sistema central de gerenciamento de produção e ajusta automaticamente o comprimento da alimentação entre os pedidos.

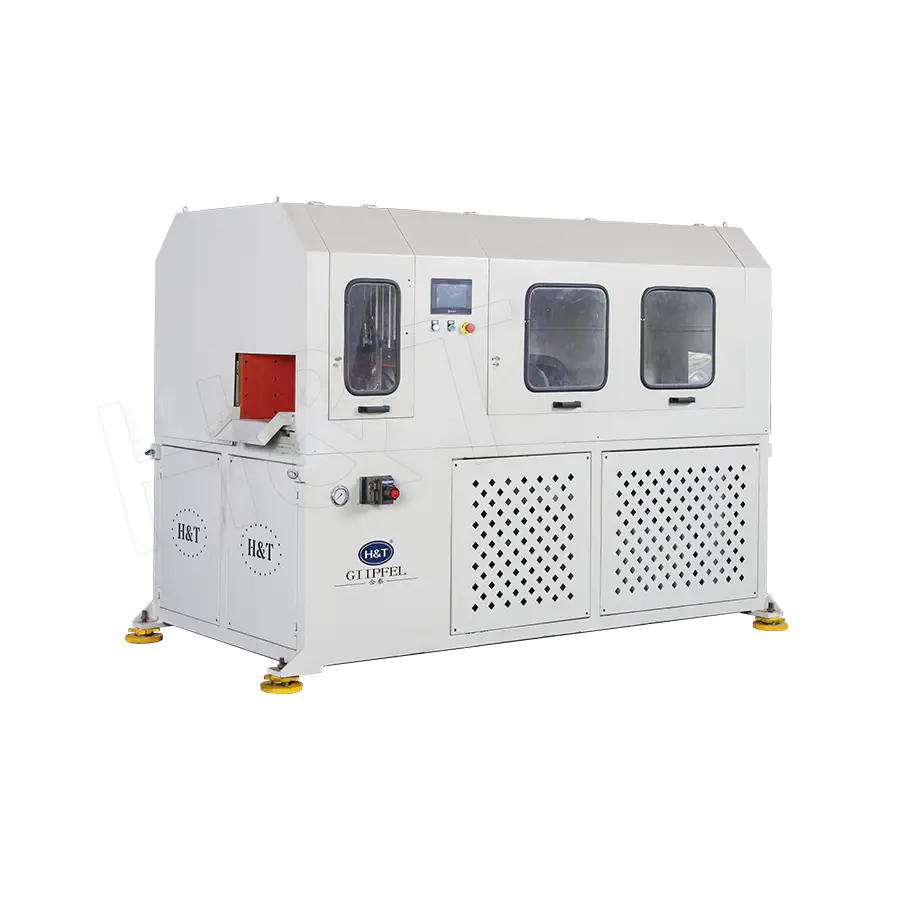

Etapa 2 – Corte com serra circular totalmente servo

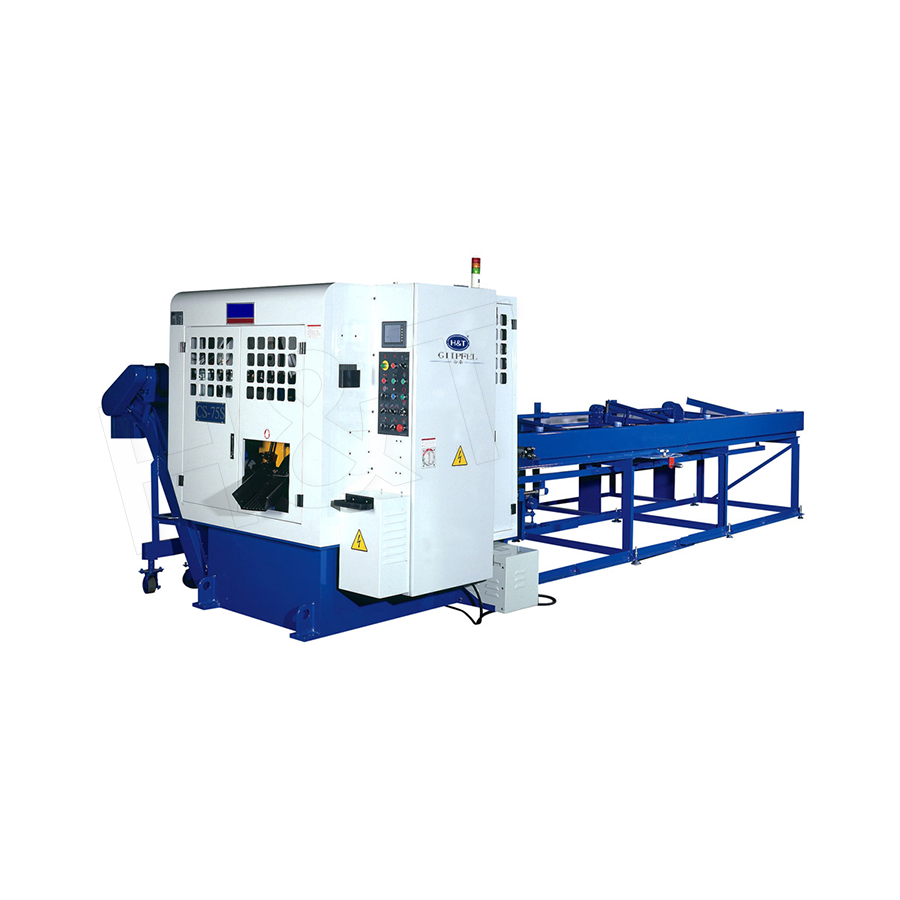

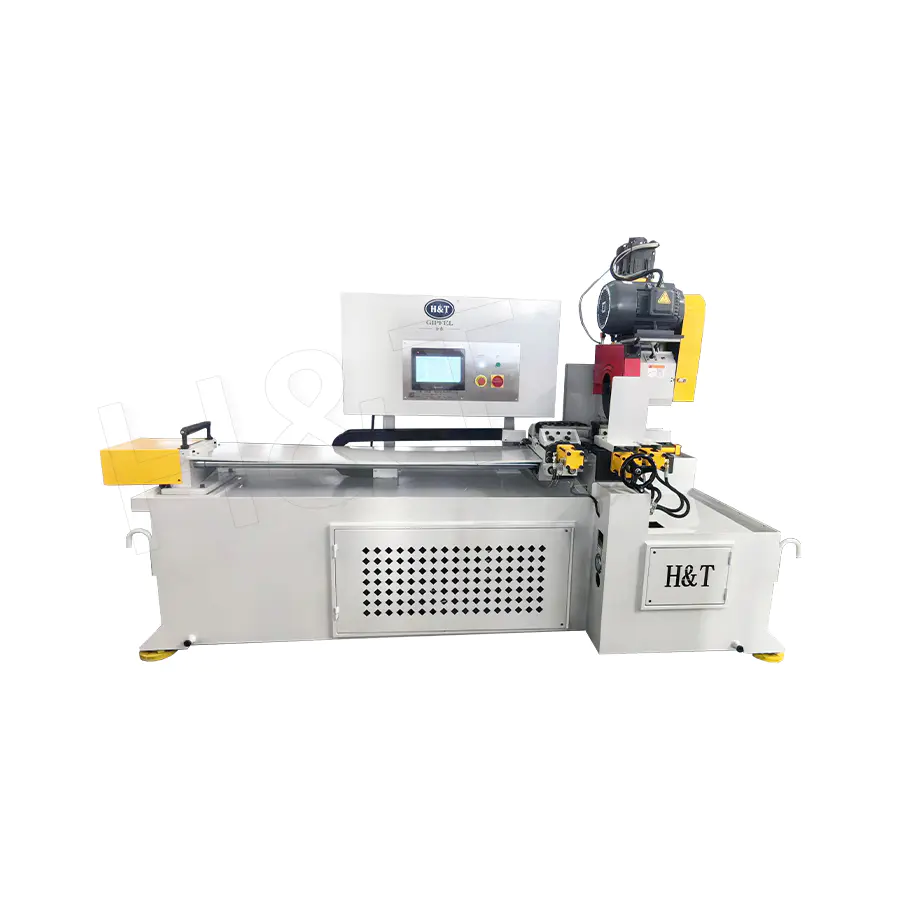

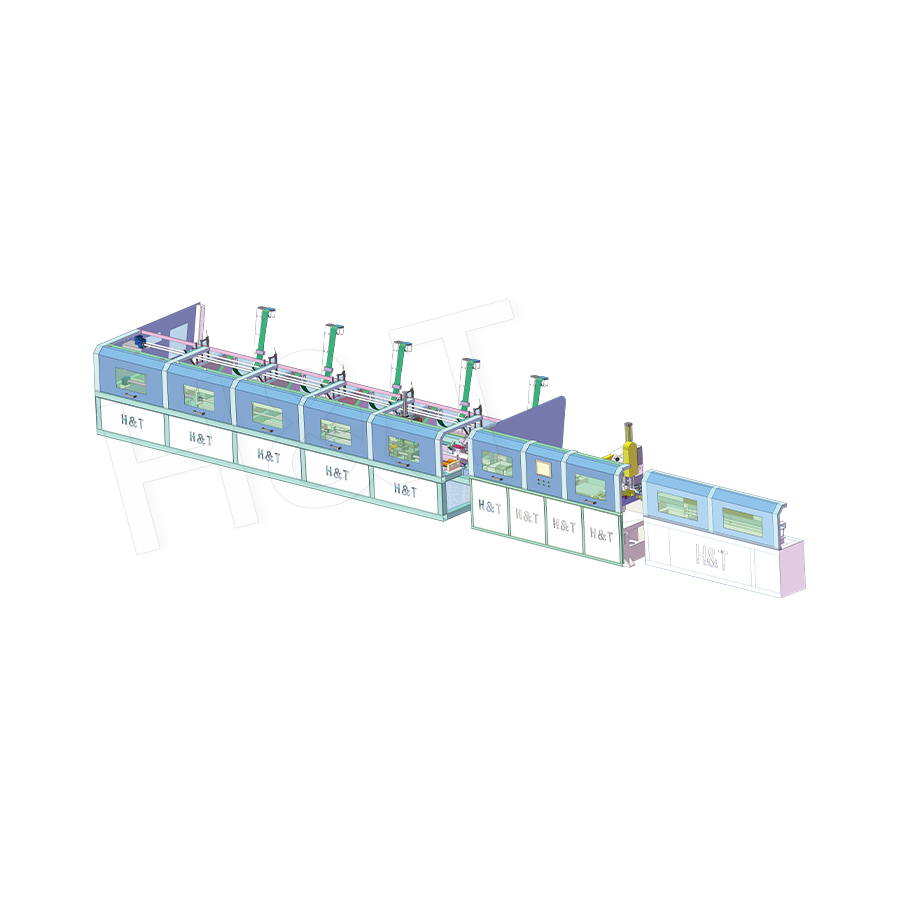

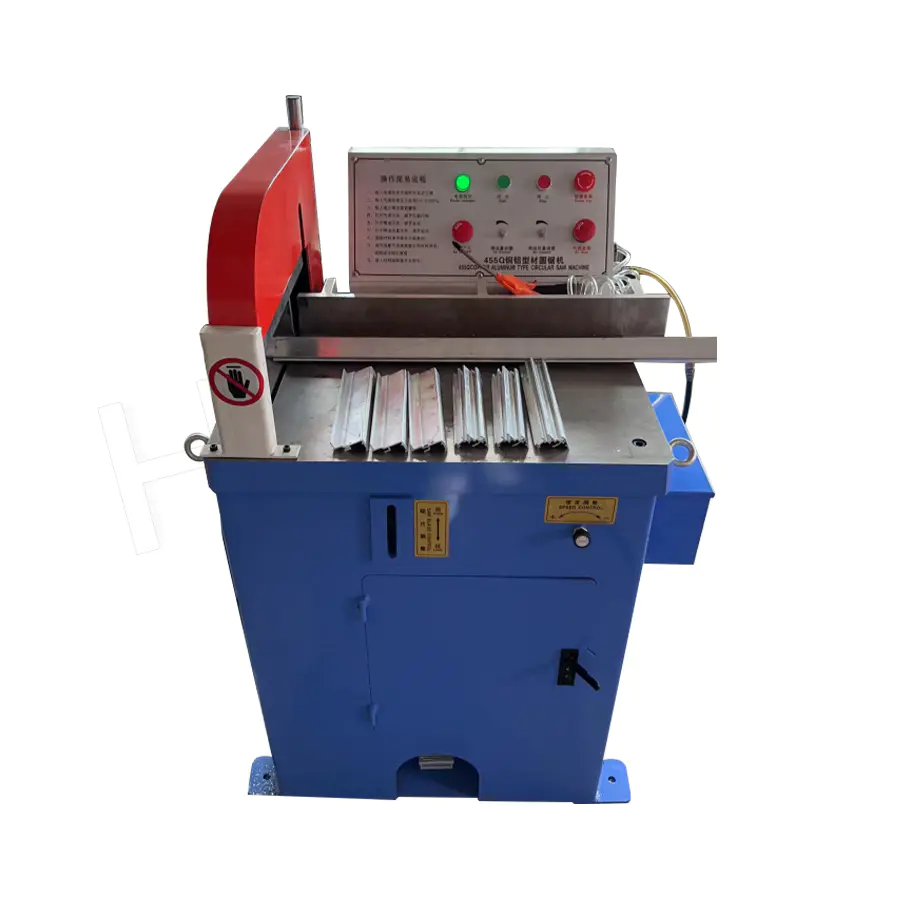

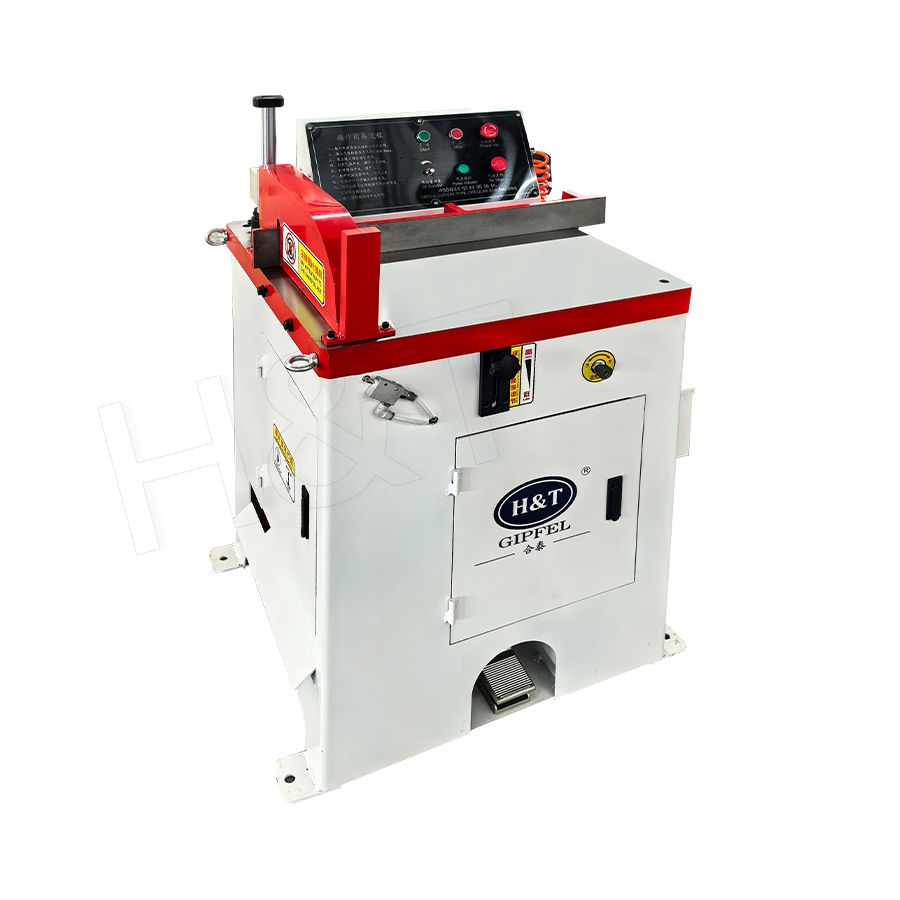

O circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- Controle de velocidade da lâmina: A velocidade variável do fuso (normalmente 1.500–4.500 RPM) é selecionada automaticamente com base no tipo de material (aço carbono, aço inoxidável, alumínio) para maximizar a vida útil da lâmina e a qualidade do corte.
- Perpendicularidade da face cortada: O servocontrole mantém a quadratura da face de corte para dentro de 0,1° , eliminando o desvio angular comum em sistemas de serras manuais ou pneumáticas.
- Deformação mínima: O cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- Formação de cavacos curtos: A geometria adequada da lâmina e a taxa de avanço produzem cavacos curtos e gerenciáveis em vez de espirais longas, reduzindo o emaranhamento dos cavacos e a necessidade de remoção frequente dos cavacos.
Etapa 3 – Transferência Automatizada para Chanframento
Os tubos cortados são transferidos automaticamente – por meio de transportadores servoacionados, empurradores de peças ou coleta e colocação robótica – para a estação de chanframento. Isto elimina o manuseio manual entre as duas operações e garante que o tubo cortado mantenha a orientação correta para o processo de chanframento.
Etapa 4 – Chanfrar e Rebarbar

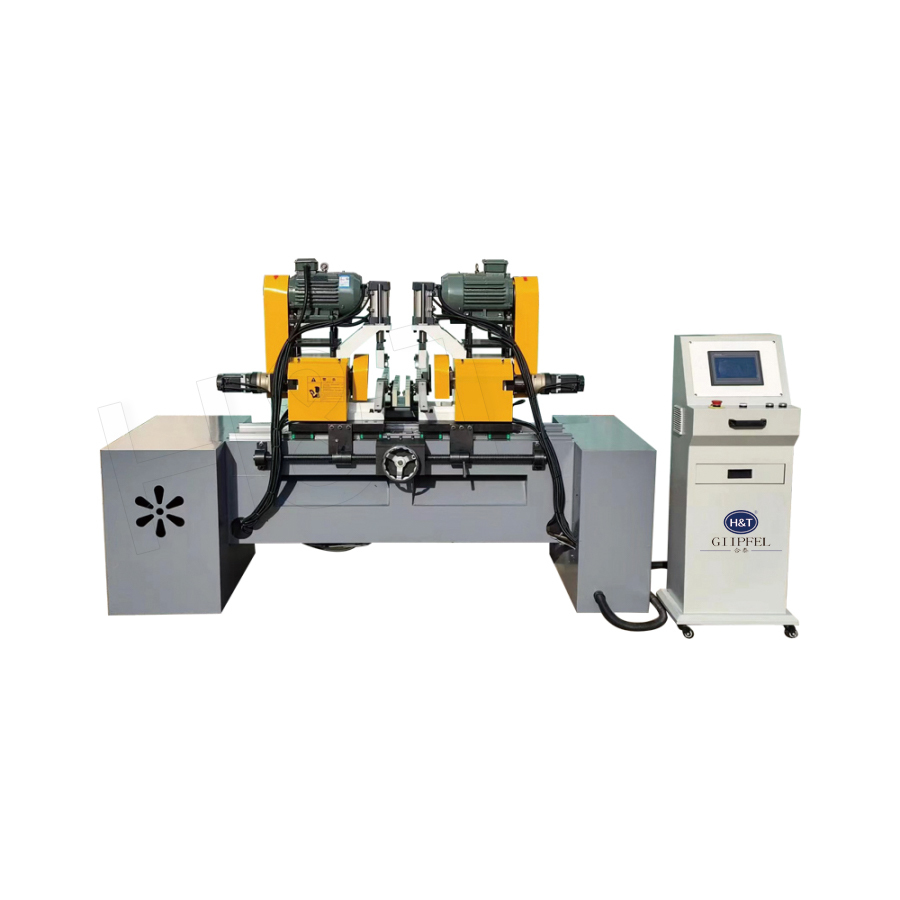

O chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° ou ângulos personalizados ), remove rebarbas do diâmetro interno e externo do tubo e mescla a transição entre a face cortada e a parede do tubo. A largura da face e o ângulo do chanfro são programáveis e repetíveis para ±0,05mm e ±0,5° respectivamente.
Vantagens de desempenho em relação aos métodos tradicionais
| Indicador de Desempenho | Série Automatizada | Corte Manual/Abrasivo |
|---|---|---|
| Precisão no comprimento de corte | ±0,2mm | ±1–3mm |
| Rebarba de face cortada | Negligenciável/nenhum | Significativo; requer rebarbação manual |
| Zona Afetada pelo Calor | Nenhum (serração a frio) | Presente (corte abrasivo/chama) |
| Rendimento (tubo de aço Ø50 × 3 mm) | 400–800 cortes/hora | 60–120 cortes/hora |
| Risco de segurança do operador | Baixo (fechado, guardado) | Alto (lâmina exposta, faíscas) |
| Consistência do ângulo de chanfro | ±0,5° | ±3–5° (rebarbadora manual) |
Materiais aplicáveis e especificações de tubos
O Série de corte e chanframento de tubos foi projetado para lidar com uma ampla variedade de materiais metálicos e geometrias de tubos. A correspondência dos parâmetros da máquina com as propriedades do material é fundamental para otimizar a vida útil da ferramenta e a qualidade do corte:
- Aço carbono e aço-liga (até 1.000 N/mm²): O most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5.000–15.000 cortes por lâmina em tubo de parede fina.
- Aço inoxidável (duplex 304, 316, 2205): Requer velocidades de corte mais baixas e revestimentos de lâmina de metal duro de alta qualidade (TiAlN) para gerenciar o endurecimento. Recomenda-se fluido de corte com aditivos sem enxofre para evitar a contaminação da face cortada.
- Ligas de alumínio: Altas velocidades de corte (até 4.500 RPM) e geometria da lâmina polida evitam arestas postiças. A folga dos cavacos é mais crítica devido à tendência do alumínio de manchar.
- Cobre e latão: Materiais macios cortam facilmente, mas requerem lâminas afiadas e gerenciamento de cavacos específico para evitar a re-soldagem dos cavacos na face cortada.
Faixa típica de capacidade da máquina: diâmetros externos de Ø10 mm a Ø220 mm , espessuras de parede de 0,5 mm a 20 mm e comprimentos de corte de 50 mm a 6.000 mm por peça, dependendo da configuração da máquina.
Aplicações Industriais
Componentes de escapamento e chassi automotivo
Tubos de escape, travessas do chassi e tubos de suspensão exigem comprimentos de corte precisos e extremidades sem rebarbas para garantir o ajuste adequado da montagem e a qualidade da junta de solda. Suporte automatizado para linhas de corte e chanframento entrega just in time de seções de tubos cortadas diretamente para robôs de soldagem em linhas de montagem automotivas, com rastreabilidade de lote registrada automaticamente.
Estruturas de Transporte Ferroviário
Os tubos estruturais usados em estruturas de vagões e estruturas de suporte de trilhos devem atender a rigorosas tolerâncias dimensionais e requisitos de qualidade de superfície. A serragem a frio elimina as alterações microestruturais causadas pelo corte abrasivo ou por chama, preservando a resistência à fadiga dos tubos de aço de alta resistência utilizados em aplicações ferroviárias críticas de segurança.
Conjuntos de tubos hidráulicos e pneumáticos
As linhas hidráulicas de alta pressão exigem extremidades cortadas perfeitamente quadradas e sem rebarbas para garantir conexões sem vazamentos ou conexões de compressão. Uma única rebarba ou desvio angular na face cortada pode causar falha na vedação sob pressão, levando a falhas dispendiosas em campo. A capacidade da série de manter a quadratura da face cortada em 0,1° torna-o uma escolha padrão para fabricantes de tubos hidráulicos.
Construção e Estruturas Metálicas
As seções ocas estruturais para estruturas de edifícios, pontes e instalações industriais são produzidas em grandes volumes com comprimentos de corte variados. Linhas de produção automatizadas com capacidade de lista de corte programável podem executar vários comprimentos diferentes em um único turno sem parar para medição ou marcação manual, maximizando o tempo de atividade.
Integração de controle CNC e gerenciamento de produção
O automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- Importação de lista de corte: As ordens de produção são importadas de sistemas ERP/MES como arquivos de lista de corte (CSV ou XML), e a máquina sequencia automaticamente os cortes para minimizar sobras de sobras e maximizar o rendimento do material.
- Acompanhamento da vida útil da ferramenta: O controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- Relatórios de produção: Os relatórios de produção por turnos (peças cortadas, comprimento total processado, eventos de paradas, trocas de lâminas) são gerados automaticamente e podem ser exportados para sistemas de gestão de qualidade.
- Diagnóstico remoto: A conectividade Ethernet permite acesso remoto ao status da máquina, registros de alarmes e configurações de parâmetros, possibilitando solução de problemas mais rápida pelas equipes de suporte técnico sem visita ao local.
Perguntas comuns sobre séries de corte e chanframento de tubos
Qual é a diferença entre um corte com serra circular e um corte com serra de fita para tubos?
O corte com serra circular oferece velocidade e qualidade de corte significativamente maiores para aplicações em tubos. Uma serra circular pode completar um corte em um tubo de aço carbono de Ø50 mm em 3–8 segundos , versus 30–90 segundos para uma serra de fita. As serras circulares também produzem larguras de corte mais estreitas (1,5–3 mm vs. 2–4 mm para serras de fita), reduzindo o desperdício de material. As serras de fita, entretanto, são mais adequadas para cortar seções de paredes espessas de diâmetro muito grande, onde o tamanho da lâmina circular se torna impraticável.
A máquina de chanfrar pode lidar com chanfros OD e ID simultaneamente?
Sim. As modernas ferramentas combinadas de chanframento processam o chanfro do diâmetro externo, o chanfro do diâmetro interno e a face simultaneamente em uma única operação de mergulho, normalmente completando ambas as extremidades de um tubo em 8–15 segundos no total . Isto é fundamental para aplicações de preparação de solda onde tanto o chanfro externo (para a ranhura da solda) quanto a rebarbação interna (para limpeza do fluxo) devem ser concluídos.
Com que rapidez a linha pode ser reconfigurada para um diâmetro de tubo diferente?
Com um sistema de fixação e guia de troca rápida, a troca de diâmetro normalmente requer 10–20 minutos , incluindo substituição da mandíbula do mandril e ajuste da ferramenta de chanframento. Os trilhos-guia ajustáveis controlados por CNC em alguns sistemas permitem alterações de diâmetro dentro da faixa programada (por exemplo, Ø20–Ø100 mm) apenas com uma entrada de parâmetro, sem necessidade de alteração física de ferramentas.
Qual é a vida útil típica da lâmina e como isso afeta o custo por corte?
Para uma lâmina de serra circular com ponta de metal duro de Ø180 mm que corta tubo de aço carbono de Ø50 × 3 mm, a vida útil típica da lâmina é 8.000–15.000 cortes . Com um custo de lâmina de aproximadamente US$ 150 a US$ 300, o custo dos consumíveis por corte é inferior a US$ 0,03 – uma pequena fração do custo de mão de obra e qualidade associado ao corte e rebarbação manual.
