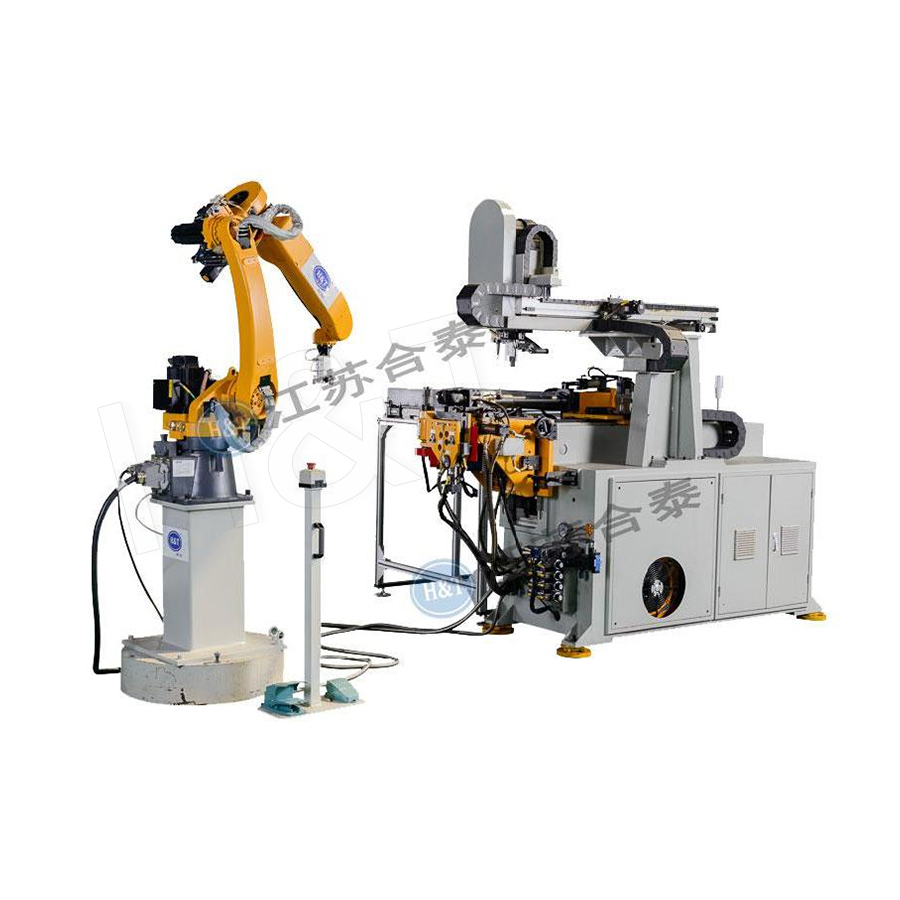

Dobragem de tubo robótico refere-se à profunda integração de um ou mais robôs industriais com máquinas curvadoras de tubos CNC para formar um sistema totalmente automatizado capaz de executar o ciclo completo de produção de dobramento de tubos - alimentação, preensão, posicionamento, fixação, dobra, re-aperto para reposicionamento e descarga - com intervenção mínima ou zero do operador. O robô lida com todas as funções de movimento e posicionamento do material enquanto a dobradeira executa a sequência de dobra programada sob controle CNC.
Essa integração transforma uma célula de dobragem semiautomática convencional (onde um operador carrega, posiciona e remove manualmente cada tubo) em um sistema de produção com ou sem luzes apagadas. As células de curvatura de tubos robóticas processam tubos com diâmetros variados, espessuras de parede, raios de curvatura e geometrias 3D complexas por meio da flexibilidade do robô. Movimento de 6 eixos —ajuste automático da posição do punho, orientação e força de fixação para cada especificação de tubo, sem necessidade de reequipamento mecânico do sistema de carga/descarga.
Como funciona uma célula de dobra de tubo robótico
Uma célula robótica para curvar tubos integra múltiplos sistemas que se comunicam através de um controlador de célula central, coordenando todas as operações em um ciclo de produção sincronizado:
- Revista Tube e apresentação: Os tubos retos são armazenados em um magazine ou carregador de feixes. Um mecanismo de separação de tubos (vibratório, de rolo ou servo-acionado) apresenta um tubo de cada vez para a posição de coleta do robô, com orientação alinhada à direção de aproximação do robô.
- Coleta do robô e posicionamento inicial: A ferramenta de fim de braço do robô (EOAT) – uma pinça personalizada projetada para a faixa de diâmetro do tubo – pega o tubo do magazine e o leva até o mandril ou braçadeira da dobradeira. O robô posiciona o tubo com a profundidade de inserção e orientação angular programadas para a primeira dobra.
- Fixação da dobradeira e primeira dobra: A matriz de fixação da dobradeira fecha no tubo. O robô pode liberar o aperto (se a dobradeira tiver um carro integrado) ou manter um aperto coordenado. A dobradeira CNC executa a primeira dobra com ângulo, velocidade e posição do mandril servo-controlados precisos.
- Reaperto para dobras subsequentes: Após a primeira dobra, o robô segura novamente o tubo na posição correta para o comprimento de alimentação e ângulo de rotação da próxima dobra. Esta sequência de reaperto – que é o desafio de coordenação mais complexo na dobra de tubos robóticos – é pré-programada com caminhos verificados contra colisões para cada transição de dobra em cada programa de peça.
- Conclusão e descarga: Após a curvatura final, o robô transporta o tubo acabado para um medidor de inspeção, um transportador, um dispositivo de empilhamento ou uma estação de processamento posterior (formação de extremidade, marcação ou montagem). O controlador de célula inicia imediatamente o próximo ciclo quando o robô retorna ao magazine.
Principais vantagens da dobra de tubos robóticos
Aumento dramático na produtividade
A dobramento de tubo robô célula opera continuamente em 24 horas por dia, 7 dias por semana com apenas breves paradas para reabastecimento do magazine e manutenção periódica. Em comparação com uma dobradeira manual operando em um turno de 8 horas, uma célula robótica pode atingir 2,5–3× mais peças por semana da mesma máquina de dobra – um ganho de produtividade que normalmente justifica a integração do robô dentro de 12 a 24 meses na produção automotiva de médio volume.
Qualidade consistente de peças e rastreabilidade
O carregamento manual introduz variação tubo a tubo na profundidade de inserção e orientação angular que contribui para a dispersão dimensional na peça acabada. O carregamento do robô elimina esta fonte de variação, alcançando repetibilidade de inserção de ±0,2 mm e ±0,05° —melhorando a capacidade do processo (Cpk) de dimensões críticas de curvatura em normalmente 0,3–0,5 pontos Cpk em comparação com a operação manual. Os dados de produção de cada peça (caminho do robô utilizado, parâmetros de dobra, tempo de ciclo) são registrados automaticamente em relação ao número de série da peça para rastreabilidade total.
Produção flexível de vários produtos
O movimento de 6 eixos do robô e o EOAT programável permitem manusear tubos de diferentes diâmetros, comprimentos e espessuras de parede sem necessidade de reequipamento mecânico do sistema de carregamento. Alternar entre programas de peças requer apenas uma seleção de receita de software – o robô, a dobradeira e o controlador de célula carregam os parâmetros corretos simultaneamente. Com sistemas EOAT de troca rápida (trocadores de ferramentas automatizados no pulso do robô), alterações de diâmetro concluídas em menos de 2 minutos .
Processamento Paralelo Multi-Molde
Um único robô pode servir múltiplas máquinas de dobra simultaneamente – uma arquitetura de célula onde o robô carrega a Máquina 1 enquanto a Máquina 2 está dobrando e, em seguida, transfere para a Máquina 2 enquanto a Máquina 1 dobra. Esta abordagem de compartilhamento de máquinas pode aumentar a produção geral da célula em 30–50% em células de robô de máquina única e reduz o tempo ocioso do robô (o período em que o robô espera que a máquina complete seu ciclo de dobra) para próximo de zero.
Dobragem de tubo robótico versus dobra manual e automatizada por CNC
| Fator | Dobragem de tubo robótico | Dobrador de alimentação automática CNC | Dobrador CNC Manual |
|---|---|---|---|
| Horário de funcionamento/dia | Até 24 horas | Até 24 horas | 8h às 16h (turnos) |
| Flexibilidade do mix de produtos | Alto (robô de 6 eixos) | Médio (eixo de alimentação fixo) | Alto (operador se adapta) |
| Consistência dimensional peça a peça | Mais alto | Alto | Moderado |
| Servindo em várias máquinas | Sim (1 robô: 2–3 máquinas) | Não | Sim (1 operador: 2 máquinas) |
| Custo de investimento | Altoest | Médio | Mais baixo |
| Retorno do ROI (típico) | 12–24 meses | 6–18 meses | Imediato |
Projeto de ferramentas de fim de braço (EOAT) para dobra de tubos
As ferramentas de extremidade do braço do robô são uma das decisões de engenharia mais críticas em uma célula robótica de dobra de tubos. A EOAT deve segurar o tubo com segurança em diversas posições ao longo do ciclo de dobra, acomodar todos os diâmetros de tubo na mistura de produtos e suportar as forças geradas durante a dobra sem permitir o deslizamento do tubo:
- Garra bloco em V com mandíbula paralela: O design mais comum para manuseio de tubos redondos. Dois blocos em V (combinados com o diâmetro externo do tubo) fecham-se no tubo em lados opostos. A força de preensão é servo-regulada para evitar marcas na superfície de tubos polidos ou revestidos, mantendo ao mesmo tempo uma fixação segura durante a transferência.
- Pulso giratório EOAT: Para tubos que exigem rotação (reposicionamento do eixo B) entre as curvas, um módulo de pulso giratório no EOAT permite que o robô gire o tubo em torno de seu eixo longitudinal, independentemente dos eixos de pulso do robô, aumentando a flexibilidade de programação e reduzindo a complexidade do caminho para peças 3D complexas.
- Sistema EOAT de troca rápida: Um trocador de ferramentas automatizado é montado no pulso do robô, permitindo selecionar de 2 a 5 garras pré-preparadas de diferentes tamanhos dentro da célula. Este sistema permite ao robô manusear tubos de Ø10 mm a Ø76 mm em uma única célula sem alterações manuais de EOAT entre números de peça.
- Detecção de força/torque: Um sensor de força-torque de 6 eixos entre o pulso do robô e o EOAT detecta forças de contato inesperadas durante a inserção do tubo, evitando danos à ferramenta e acionando uma parada segura se o tubo não for apresentado corretamente ou se ocorrer um desvio de posição.
Aplicações industriais de dobra de tubos robóticos
Linhas de produção automotiva de nível 1
Dobragem de tubo robótico as células são equipamentos padrão em fornecedores automotivos de nível 1 que produzem linhas de freio, trilhos de combustível, sistemas de exaustão e linhas de refrigerante de ar condicionado. Uma célula típica produz 800–1.500 conjuntos de tubos por turno de geometria complexa de tubos 3D, com inspeção automática em processo integrada ao caminho de descarga do robô para alcançar Verificação 100% dimensional de cada peça antes de entrar no buffer de remessa.
Componentes Aeroespaciais e de Defesa
Linhas hidráulicas de aeronaves, tubos de sistema de combustível e componentes de sistemas pneumáticos são produzidos em células de dobra robótica onde a combinação de posicionamento consistente, registro de parâmetros digital completo e integração com inspeção CMM cria o registro de qualidade compatível com AS9100 necessário para componentes críticos de voo. A capacidade do robô de manusear tubos de titânio frágeis com movimento controlado e sem vibração é particularmente valiosa em aplicações aeroespaciais.
Sistemas HVAC e Refrigeração
Linhas de refrigerante de cobre para sistemas de ar condicionado, formas de tubo em gancho para serpentinas de evaporador e condensador e conjuntos coletores são produzidos em células robóticas de dobra de tubos integradas com estações de formação de extremidades e testes de vazamento. O robô permite a produção contínua de vários produtos em tamanhos de linha de refrigerante, desde Ø6 mm a Ø28 mm em uma única célula, suportando a ampla variedade de produtos de OEMs de equipamentos HVAC.
Perguntas comuns sobre dobramento de tubos robóticos
Qual volume de produção justifica o investimento na dobra robótica de tubos?
O investimento em células robóticas é normalmente justificado em volumes de produção anuais de 100.000 ou mais conjuntos de tubos por ano por família de peças ou quando a combinação de volume, complexidade da peça e requisitos de qualidade cria uma vantagem no custo por peça em relação à dobra manual. As famílias de linhas de freio automotivo (múltiplas variantes que compartilham a mesma célula robótica e a mesma máquina dobradeira) geralmente agregam de 300.000 a 800.000 montagens por ano por célula, proporcionando um forte ROI dentro 12–18 meses .
Como é programado o movimento de repreensão do robô para tubos 3D complexos?
Os caminhos de reaperto são programados off-line usando um software de simulação que modela o robô, a dobradeira, o tubo em seu estado dobrado atual e todas as ferramentas. O software gera caminhos de robô livres de colisão para cada transição de reaperto e simula o ciclo completo de dobra na velocidade de produção para verificar se não ocorre interferência. A validação final do caminho é realizada na célula física com um teste de baixa velocidade antes do lançamento da produção. Cada programa de peça armazena seu caminho completo do robô, parâmetros de dobra e registro de simulação como um pacote digital vinculado.
O que acontece quando a célula do robô encontra um defeito ou emperramento no tubo?
As células de flexão robóticas modernas incorporam múltiplas camadas de detecção de falhas: a detecção de força-torque no pulso do robô detecta resistência inesperada durante a inserção do tubo; sistemas de visão no magazine verificam a correta separação e orientação dos tubos antes da coleta; e a máquina de dobra monitora a corrente do servo em busca de força de dobra anômala (indicando um defeito no tubo ou emperramento do mandril). Na detecção de falha, a célula realiza uma parada segura, registra o evento de falha com registro de data e hora e dados do sensor e envia um alerta ao operador para intervenção. Procedimentos claros de recuperação de falhas programados no controlador de célula minimizam o tempo de reinicialização para normalmente 2–5 minutos para tipos de falhas comuns.
