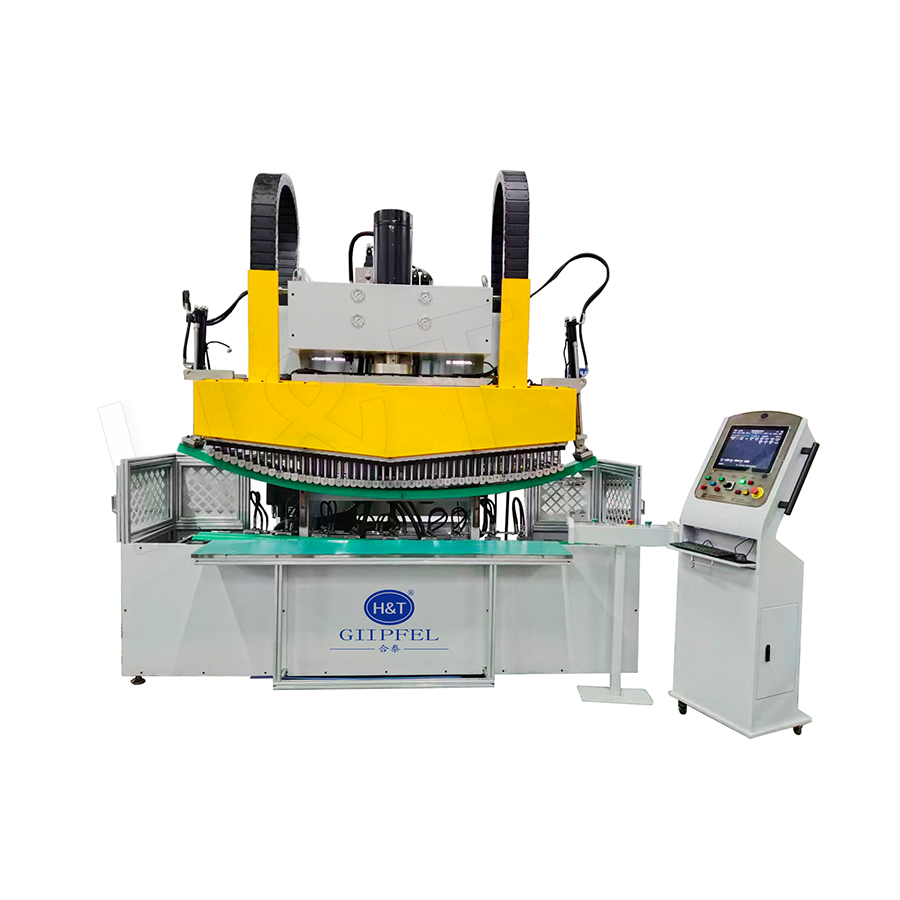

Máquina de dobra de imprensa é um processo de conformação de metal no qual uma peça de trabalho - mais comumente uma folha plana ou placa - é colocada entre duas matrizes (superior e inferior) e submetida a uma força controlada de uma prensa (também conhecida como prensa dobradeira ou máquina de estampagem). A força aplicada faz com que o material se deforme plasticamente no ponto de contato com as matrizes, produzindo uma curvatura de ângulo e geometria definidos. Ao contrário da dobra contínua por rolo ou dobra por estiramento, a dobradeira por prensa cria uma dobra em um único ponto localizado ao longo da peça de trabalho em cada curso da prensa.
As dobradeiras de prensas variam desde simples prensas operadas manualmente até sofisticadas dobradeiras hidráulicas CNC capazes de dobrar placas de até 12 metros de comprimento com capacidades de força de flexão variando de 40 toneladas a 3.000 toneladas , dependendo da aplicação. Eles são a base da fabricação de chapas metálicas em vários setores, incluindo construção de máquinas, construção, construção naval, automotivo, HVAC e gabinetes elétricos.
Principais componentes de uma máquina dobradeira de prensa
A compreensão da estrutura da dobradeira de prensas esclarece como cada componente contribui para a precisão e segurança da conformação:
- Estrutura e mesa de trabalho: A estrutura de aço soldada ou fundida suporta todas as cargas mecânicas e hidráulicas. A matriz inferior é montada na mesa de trabalho, o que fornece a superfície de referência rígida contra a qual a chapa metálica é formada. A deflexão da estrutura sob carga é um fator chave na consistência do ângulo de dobra ao longo de todo o comprimento de dobra.
- Matriz superior (aríete/cabeça de pressão): O porta-ferramenta superior móvel verticalmente carrega o punção (matriz superior). É conduzido para baixo pelo sistema de acionamento hidráulico ou mecânico, aplicando a força de conformação à chapa metálica. As paradas do medidor traseiro CNC e o controle de profundidade do aríete determinam o ângulo e a posição da curvatura.
- Matriz inferior (bloco de matriz): Normalmente, uma matriz em V, matriz em U ou matriz de ângulo agudo corresponde ao perfil do punção. A largura da abertura em V determina o raio de curvatura e a força necessária; uma abertura em V mais ampla requer menos força, mas produz um raio interno maior.
- Sistema de acionamento: Os sistemas hidráulicos são os mais comuns para dobradeiras grandes, proporcionando alta força, velocidade controlável e posicionamento programável do aríete. Acionamentos mecânicos (engrenagem excêntrica) são usados para operações de cunhagem e corte em alta velocidade. Acionamentos servoelétricos são cada vez mais adotados para eficiência energética e precisão em dobradeiras CNC.
- Sistema de medidor traseiro: Medidores traseiros controlados por CNC posicionam a chapa metálica contra os dedos de referência antes de cada curso, garantindo uma localização consistente da dobra ao longo da peça de trabalho. Medidores traseiros multieixos (até 6 eixos) lidam com sequências complexas de flangeamento em peças brutas de formato irregular.
- Sistemas de segurança: Cortinas de luz de segurança, painéis de controle bimanuais, limites de velocidade com classificação de segurança durante a fase de fechamento (zonas de muting) e circuitos de parada de emergência atendem aos padrões internacionais de segurança de máquinas (ISO 13849, EN 12622) para proteger os operadores contra lesões no fechamento da prensa.
Princípio de funcionamento: O ciclo da máquina dobradeira de prensa
- Posicionamento da folha: A chapa metálica em bruto é colocada na matriz inferior e posicionada contra os dedos do medidor traseiro, que a localizam na distância programada da linha central da matriz para estabelecer a posição correta da linha de dobra.
- Abordagem rápida: A matriz superior desce rapidamente com força reduzida até ficar a alguns milímetros da superfície da chapa (normalmente 5–10 mm contato acima). A velocidade é então reduzida automaticamente para uma conformação segura e controlada.
- Formando acidente vascular cerebral: A matriz superior continua descendo em velocidade de dobra, entrando em contato com a chapa e forçando-a para dentro da abertura da matriz em V. O material flui plasticamente na linha de dobra, tomando o ângulo formado pela geometria da matriz e pela profundidade de penetração do martelo.
- Compensação de retorno: O sistema CNC avança o carneiro até uma profundidade ligeiramente maior que o ângulo alvo nominal (flexão excessiva), de modo que depois que o carneiro se retrai e a folha retorna elasticamente, o ângulo final é igual ao alvo. A sobrecurvatura necessária depende do material - normalmente 1°–8° para chapas de aço comuns.
- Curso de retorno: A matriz superior retrai para sua posição inicial ou segura. A folha formada pode ser reposicionada para a próxima dobra ou removida se o programa for concluído.
Para dobradeiras CNC, o ciclo completo – posicionamento, dobra e retração – para uma única dobra leva 3–10 segundos dependendo da espessura da chapa e do tamanho da máquina. Um painel de gabinete multicurvatura com 6 curvas normalmente pode ser concluído em 60–120 segundos total.
Métodos de máquina de dobra de prensa: dobra de ar, fundo e cunhagem
Os três principais Máquina de dobra de imprensa Os métodos diferem no grau em que a folha entra em contato com a matriz, produzindo diferentes compensações entre precisão, retorno elástico e força da ferramenta:
Dobra de ar
O punção pressiona a folha na abertura da matriz em V, mas não entra em contato com as paredes ou o fundo da matriz. O ângulo de curvatura é determinado pela profundidade de penetração do aríete, não pelo ângulo da matriz. A flexão do ar requer o menos força formadora (aproximadamente 25–30% da força de fundo para o mesmo material e espessura), permite que um único conjunto de matrizes produza vários ângulos diferentes e é o método dominante em dobradeiras CNC. A desvantagem é uma maior sensibilidade à espessura do material e à variação do limite de escoamento, exigindo atualizações regulares da compensação de retorno elástico.
Assentamento (flexão inferior)
O punção empurra a chapa totalmente contra as paredes laterais da matriz, colocando o material em contato total com o ângulo da matriz em V. Isso fixa o ângulo de curvatura à geometria da matriz, reduzindo a variação do retorno elástico para menos de ±0,5° —mais consistente do que a flexão de ar. O assentamento requer 3–5× mais força do que a dobra a ar para a mesma peça, e cada ângulo da matriz só pode produzir um ângulo de dobra.
Cunhando
O método de força mais alta: o punção comprime o material na linha de dobra até o ponto onde a deformação plástica ocorre em toda a espessura, essencialmente “cunhando” a geometria da dobra no material. Springback é virtualmente eliminado, produzindo precisão angular de ±0,25° ou melhor. Cunhar requer 5–30× a força de flexão do ar e é reservado para componentes de precisão que exigem as tolerâncias angulares mais restritas, como gabinetes de precisão e flanges de suporte aeroespacial.
| Método | Força relativa necessária | Precisão Angular | Morrer Flexibilidade |
|---|---|---|---|
| Dobra de ar | 1× (base) | ±1–2° | Vários ângulos por conjunto de matrizes |
| Assentamento | 3–5× | ±0,5° | Um ângulo por dado |
| Cunhando | 5–30× | ±0,25° | Um ângulo por dado, premium tooling |
Principais vantagens da máquina dobradeira de prensa
Versatilidade em todos os tamanhos e geometrias de peças
Uma única dobradeira CNC pode produzir peças que variam de pequenos suportes de precisão (100 milímetros × 50 mm) a grandes painéis de gabinete (3.000 mm × 1.500 mm), combinando diferentes conjuntos de punções e matrizes no porta-ferramentas. Com um sistema de matriz segmentado, um dobradeira única de 3 metros pode lidar com larguras de chapa de 100 mm a 3.000 mm sem reposicionar as ferramentas.
Capacidade de produção de alto volume
Com controle CNC, acionamentos servoelétricos e posicionamento automatizado do medidor traseiro, as modernas prensas dobradeiras executam ciclos de dobra em 3–5 segundos por curva em espessuras de chapa padrão (1–4 mm), suportando taxas de produção de 400–800 curvas por hora para produção repetitiva simples. O manuseio automatizado de materiais (carga/descarga robótica) elimina o tempo de manuseio do operador entre as curvas, aumentando ainda mais o rendimento.
Ampla faixa de materiais e espessuras
Máquina de dobra de imprensa é aplicável a partir de chapa fina ( 0,5 mm aço inoxidável para gabinetes de precisão) até chapa grossa ( 100 mm aço carbono para estruturas de navios e vasos de pressão), desde que a tonelagem da prensa corresponda aos requisitos de conformação. A força de formação varia aproximadamente com a resistência à tração do material × espessura² × comprimento de flexão, portanto, materiais mais espessos e mais fortes requerem prensas proporcionalmente maiores.
Precisão e repetibilidade CNC
As prensas CNC hidráulicas ou servoelétricas de circuito fechado alcançam repetibilidade da posição do aríete de ±0,01 mm , traduzindo-se em repetibilidade angular de ±0,1° em espessuras de chapa padrão. Juntamente com sistemas de medição de ângulo em tempo real (por exemplo, sensores ópticos na área da matriz), essas máquinas podem corrigir automaticamente a variação do material no meio da produção, mantendo ângulos consistentes em todo o lote sem ajuste do operador.
Aplicações industriais de máquina dobradeira de prensa
Fabricação e gabinetes de chapa metálica
Painéis de controle elétrico, gabinetes de rack de servidores, seções de dutos HVAC e tampas de máquinas estão entre as aplicações mais comuns de dobradeiras de prensas. Os tamanhos dos lotes variam de 1 peça (fabricação personalizada) a 10.000 peças (produção OEM) , demonstrando a flexibilidade da Press Bending Machine em ambientes de trabalho e produção.
Peças Estruturais Automotivas
Os suportes de reforço da carroceria, os flanges das vigas longitudinais e os suportes de suporte da suspensão são dobrados por pressão a partir de peças brutas de aço avançado de alta resistência (AHSS). Forças de flexão de 500–2.000 toneladas são necessários para seções AHSS espessas; dobradeiras servo-hidráulicas especializadas com coroamento ativo (compensando a deflexão da estrutura) garantem ângulos de curvatura consistentes em toda a largura da peça.
Construção e Infraestrutura
Prensas dobradeiras de grande formato são usadas para transformar placas de aço estruturais em vigas de caixa, seções de tubos e perfis personalizados para pontes, edifícios industriais e estruturas offshore. Dobragem de placas até 50 mm de espessura e 12 metros de comprimento é alcançável em prensas dobradeiras para serviços pesados com configurações tandem ou prensa tripla.
Componentes de precisão
Suportes aeroespaciais, estruturas de equipamentos médicos e caixas de instrumentos científicos de precisão exigem tolerâncias angulares rígidas (±0,25°–0,5°) que podem ser alcançadas por meio de assentamento ou cunhagem em uma prensa dobradeira CNC. A programação off-line a partir de modelos CAD e o gerenciamento da biblioteca de matrizes digitais reduzem o tempo de configuração do primeiro artigo para menos de 20 minutos para peças complexas com múltiplas dobras.
Perguntas comuns sobre máquina dobradeira de prensa
Como calculo a tonelagem de prensa necessária para uma operação de dobra?
A fórmula padrão para a força de flexão do ar é: F = (1,42 × Rm × t² × L) / V , onde F é a força em kN, Rm é a resistência à tração do material (N/mm²), t é a espessura da chapa (mm), L é o comprimento de flexão (mm) e V é a largura da abertura da matriz em V (mm). Por exemplo, dobrar uma chapa de aço S235 com 2 mm de espessura (Rm = 360 N/mm²) e 1.000 mm de largura em uma matriz de 8V (V = 8t = 16 mm) requer aproximadamente 640 kN (64 toneladas). Calculadoras de força de flexão on-line fornecidas por fornecedores de ferramentas simplificam esse cálculo para uso diário na produção.
O que faz com que uma peça dobrada tenha um ângulo diferente no centro e nas extremidades?
Isto é causado pela deflexão da estrutura da máquina (efeito de coroamento): à medida que a força de flexão é aplicada, o feixe de prensagem desvia-se para cima no seu centro, produzindo menos força de conformação no centro da peça do que nas extremidades. Isso resulta em um ângulo maior (mais aberto) no centro. A solução é coroamento hidráulico (curvando ativamente o feixe inferior para cima) ou coroação mecânica em cunha , que compensa a deflexão e garante um ângulo de curvatura uniforme ao longo de todo o comprimento de curvatura.
Qual é o comprimento mínimo do flange para a máquina dobradeira por prensa?
O comprimento mínimo do flange (o mais curto dos dois pés da peça dobrada) é determinado pela largura da abertura da matriz em V: o flange mínimo deve ter pelo menos 0,7 × abertura em V para evitar que a folha escorregue para dentro da matriz. Para uma matriz padrão de 8 V com abertura em V de 8 mm (para chapa de 1 mm), o flange mínimo é de aproximadamente 5,6 mm. Usar uma matriz em V menor permite flanges mais curtos, mas requer mais força de conformação.
Com que frequência as ferramentas da prensa dobradeira (punções e matrizes) precisam ser substituídas?
Punções e matrizes de aço para ferramentas endurecidas usadas para dobra de aço carbono padrão geralmente duram 500.000–2.000.000 cursos de flexão antes que o desgaste do raio se torne significativo o suficiente para afetar a qualidade da peça. Os materiais de aço inoxidável e AHSS causam desgaste mais rápido das ferramentas devido à maior abrasividade; ferramentas com pontas de metal duro ou revestidas podem prolongar a vida útil 3–5× nessas aplicações. A limpeza e lubrificação regulares das superfícies de contato das ferramentas são as medidas de manutenção mais econômicas.
