Máquina curvadora de tubos CNC refere-se ao processo de uso da tecnologia de controle numérico computadorizado (CNC) para dobrar com precisão tubos de metal em ângulos, raios e formas geométricas multiplanos predefinidos. Uma máquina curvadora de tubos CNC integra um sistema completo de servo acionamento com estruturas mecânicas de precisão - incluindo matrizes de dobra, matrizes de fixação, matrizes de pressão, mandris e matrizes alisadoras - todas coordenadas em tempo real pelo controlador CNC para executar sequências de dobra complexas de forma automática e repetitiva.
As máquinas curvadoras de tubos CNC são indispensáveis em modernas linhas de produção automatizadas nas indústrias de peças automotivas, construção naval, dutos de energia, aeroespacial e instrumentos de precisão. Sua capacidade de executar programas complexos de dobra 3D com vários raios a partir de uma única configuração — sem re-jigging manual — torna-os a tecnologia preferida onde quer que a geometria do tubo, o rendimento e a consistência da qualidade sejam críticos.
Como funciona a máquina dobradora de tubos CNC
O Máquina curvadora de tubos CNC O processo é governado por uma sequência coordenada de eixos servo-controlados. Para um típico single-head Máquina curvadora de tubos CNC , os eixos controlados incluem:
- Eixo Y (alimentação do carro): Avança o tubo para a posição de dobra programada ao longo do eixo longitudinal do tubo.
- Eixo B (rotação do tubo): Gira o tubo para a orientação angular correta antes de cada dobra, permitindo sequências de dobra 3D em vários planos, um recurso importante para máquinas de dobrar tubos lidar com peças complexas.
- Eixo C (ângulo de curvatura): Aciona o braço de dobra e a matriz através do ângulo de dobra alvo, com compensação automática de sobre-curvatura de retorno elástico aplicada pelo sistema CNC.
- Eixos de matriz de pressão e matriz de fixação: Aplique força controlada de fixação e reforço axial durante a dobra para gerenciar o afinamento da parede e evitar enrugamento, garantindo qualidade para ambos Máquina curvadora de tubos CNCs e outras tecnologias de formação de tubos.
- Eixo do mandril: Posiciona o mandril interno para suportar o furo do tubo no ponto de curvatura, evitando o colapso em curvas de raio apertado, especialmente importante em máquinas de dobrar tubos para tubos delicados ou de alta pressão.
O CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3–8 segundos . Um tubo de freio automotivo com 10 curvas, por exemplo, normalmente é concluído em menos de 60 segundos tempo total do ciclo, mostrando a eficiência do Máquina curvadora de tubos CNCs na produção de alto volume.
Máquina curvadora de tubos CNC de pilha única vs.
Uma das decisões de configuração mais importantes em Máquina curvadora de tubos CNC é o número de pilhas de matrizes montadas na cabeça de dobra. Esta escolha impacta diretamente o tempo de ciclo por peça, o custo do ferramental e a complexidade da peça, quer o equipamento seja usado como um sistema de tubos padrão ou um sistema mais especializado. máquina de dobrar tubos :

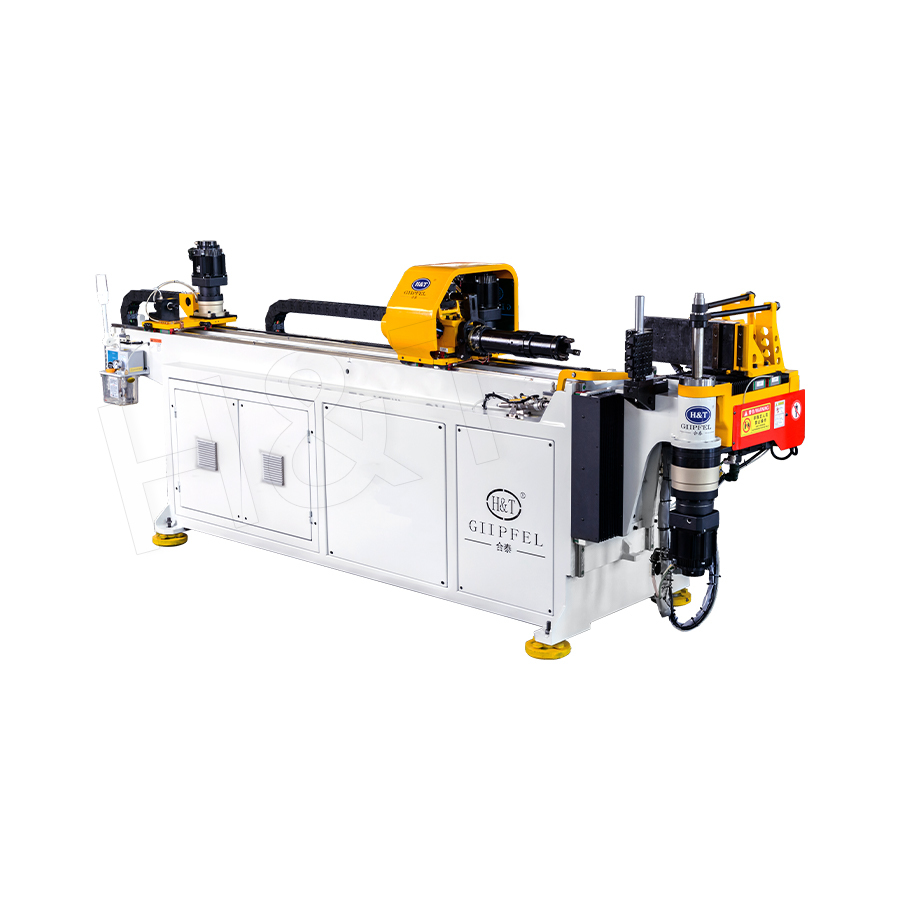

Máquina dobradeira CNC de tubo de pilha única
Uma configuração de pilha única monta uma matriz de dobra (um raio) na cabeça de dobra. Esta é a configuração padrão para peças onde todas as dobras compartilham o mesmo raio ou onde o volume de produção não justifica o investimento em ferramentas multi-stack. As máquinas de pilha única oferecem as vantagens de simplicidade, menor custo de ferramentas e fácil manutenção. Eles são amplamente utilizados para tubos inferiores de carrocerias automotivas, estruturas de móveis e linhas hidráulicas em geral, onde um único raio de curvatura cobre todos os requisitos de produção, incluindo aplicações como Máquina curvadora de tubos CNC for automotive pipe produção.

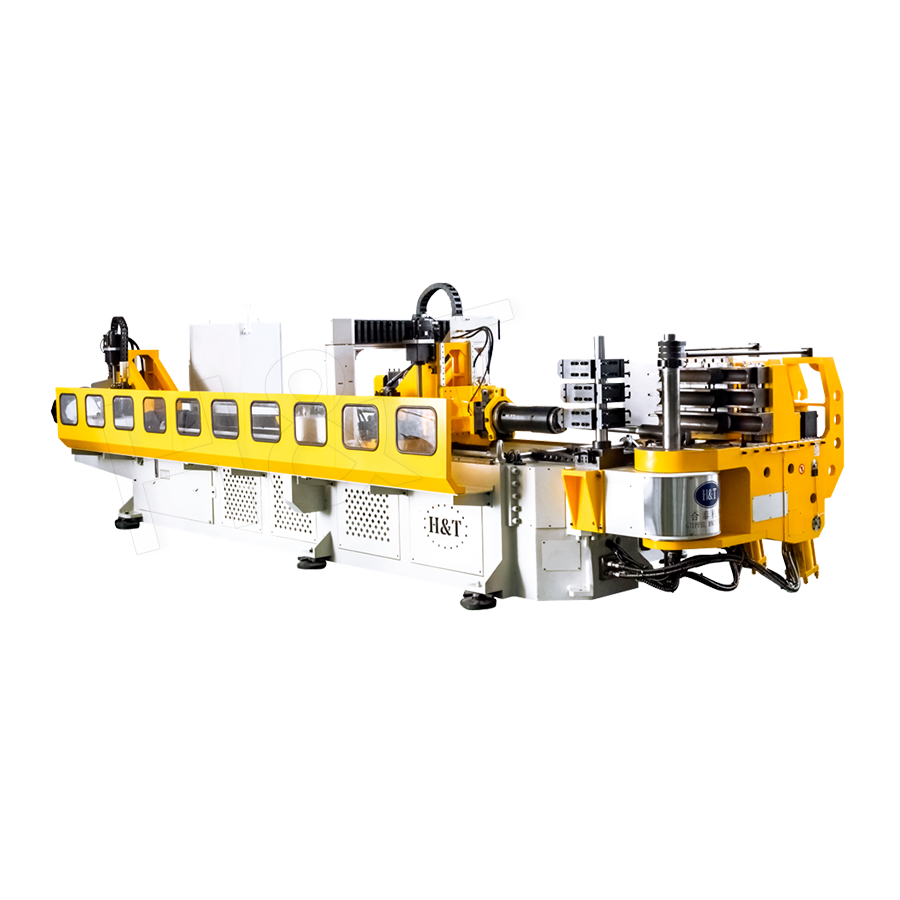

Máquina curvadora de tubos CNC de pilha dupla, três pilhas e múltiplas pilhas
As configurações de matrizes multi-stack montam duas, três ou mais matrizes com raios de curvatura diferentes em uma torre comum ou cabeça de dobra empilhada. O sistema CNC indexa automaticamente a matriz correta para cada dobra sem intervenção do operador. Isso elimina a necessidade de parar a máquina e trocar as ferramentas quando uma peça requer curvas de raios diferentes – uma vantagem crítica para montagens de tubos complexas, especialmente ao manusear materiais como aço inoxidável em Máquina curvadora de tubos CNC for stainless steel pipe aplicações. Os principais benefícios incluem:
- Redução do tempo de ciclo: A eliminação das trocas manuais de matrizes reduz o tempo total do ciclo da peça em 40–70% em peças com vários raios em comparação com configurações sequenciais de pilha única.
- Complexidade da peça: Permite a produção de peças com 2 a 4 raios de curvatura diferentes em um único ciclo de programa, como trilhos de combustível automotivos complexos, coletores de escapamento e linhas hidráulicas aeroespaciais.
- Produção não tripulada: Com todos os raios disponíveis na máquina, a produção autônoma totalmente automatizada de peças complexas é viável quando combinada com sistemas de carregamento automático.
| Configuração | Raios de curvatura por configuração | Melhor para | Custo de ferramentas |
|---|---|---|---|
| Pilha única | 1 | Peças de raio único, alto volume | Baixo |
| Pilha dupla | 2 | Tubos automotivos, conjuntos de 2 raios | Médio |
| Três pilhas | 3 | Linhas hidráulicas/de combustível complexas | Médio-High |
| Pilha múltipla (4) | 4 ou mais | Variedades aeroespaciais de vários raios | Alto |
Principais vantagens da máquina dobradora de tubos CNC
Precisão e repetibilidade
O servoacionamento completo elimina folga e desvio hidráulico inerentes aos sistemas mais antigos. Moderno Dobradores de tubos CNC alcançar a repetibilidade do ângulo de curvatura de ±0,1° e precisão do comprimento de alimentação do carro de ±0,2mm —permitindo a aceitação do primeiro artigo e uma produção estável sem ajustes intermediários. Este nível de consistência é essencial para linhas de freios automotivos, onde as tolerâncias de alinhamento de ajuste são medidas em décimos de milímetro.
Compensação Automática de Springback
O CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60–80% ao trocar materiais ou espessuras de parede, uma capacidade comumente encontrada em Dobradores de tubos CNC .

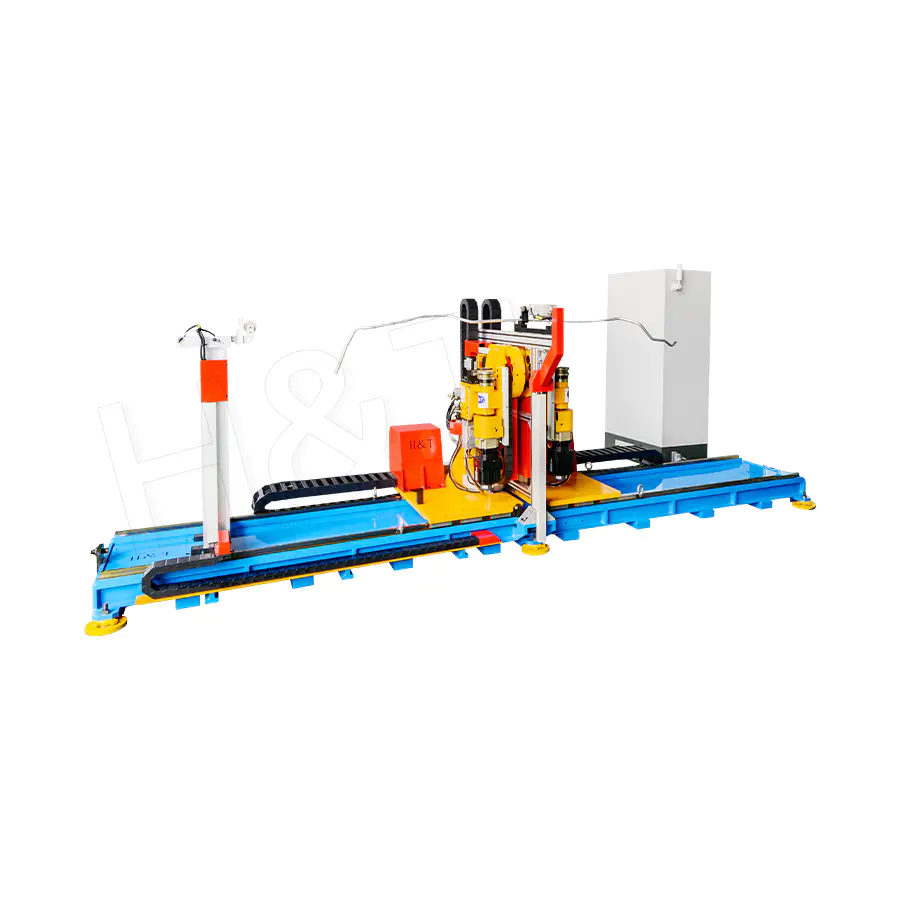

Capacidade complexa de peças 3D
Os operadores podem importar geometria de tubos 3D diretamente de arquivos CAD (IGES, STEP) para o software de programação offline da dobradeira. O software calcula automaticamente a sequência de dobra Y-B-C, verifica colisões de ferramentas e gera o programa da máquina, eliminando todos os cálculos manuais do processo. Peças com até 20 ou mais curvas em vários planos pode ser programado e testado em um único dia de trabalho, aproveitando totalmente as capacidades de um moderno Dobrador de tubos CNC .
Integração com linhas de produção automatizadas
As dobradeiras CNC são projetadas para integração com sistemas robóticos de carga/descarga, máquinas formadoras de extremidades downstream e estações de inspeção baseadas em visão. A comunicação através de protocolos industriais padrão (EtherCAT, PROFINET) permite que a dobradeira receba ordens de produção de um MES e relate parâmetros de dobra reais para rastreabilidade - apoiando 100% de rastreabilidade das peças exigido nas cadeias de fornecimento automotivo Tier-1 e aeroespacial, seja usando um Dobrador de tubos CNC ou um Dobrador de tubos CNC .
Máquina dobradeira de tubo CNC vs. dobra NC vs. dobra manual
| Recurso | Máquina curvadora de tubos CNC | Dobra NC | Dobragem manual |
|---|---|---|---|
| Precisão do ângulo de curvatura | ±0,1° | ±0,3–0,5° | ±1–3° |
| Dobra multiplano 3D | Sim (automático) | Limitado | Não |
| Compensação Springback | Automático | Semiautomático | Teste manual |
| Suporte para matrizes multi-stack | Sim | Raramente | Não |
| Importação de programa CAD | Sim (IGES/STEP) | Não | Não |
| Integração de automação | Completo | Parcial | Nãone |
Materiais aplicáveis e especificações de tubos
Máquina curvadora de tubos CNC as máquinas podem processar uma ampla variedade de materiais, desde que a força de fixação, o torque de flexão e as ferramentas da máquina correspondam às propriedades do material. Em muitas fábricas modernas, um máquina curvadora de tubo CNC automática aumenta ainda mais a consistência e a produtividade em diferentes tipos de materiais:
- Aço carbono e aço de baixa liga: O most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- Aço inoxidável (304, 316L): Taxas de retorno elástico e de endurecimento mais altas exigem maior compensação de dobra excessiva e ferramentas mais pesadas. Os raios de curvatura devem ser pelo menos 2× diâmetro externo do tubo para evitar rachaduras na superfície.
- Ligas de alumínio (6061, 6063): Requer recozimento na condição T0 para curvatura com raio estreito. Forças de conformação mais baixas permitem velocidades de dobra mais altas, reduzindo o tempo de ciclo em 20–30% comparado ao aço do mesmo diâmetro externo.
- Cobre e latão: A excelente ductilidade permite curvas apertadas (R/D tão baixo quanto 1,0) sem suporte de mandril em configurações de parede fina. Usado extensivamente em dobramento de tubos de refrigeração e HVAC.
- Titânio: Requer materiais de ferramentas especializados, lubrificação e velocidade de dobra controlada. A conformação a quente a 200–300°C às vezes é necessária para curvaturas de raio estreito em titânio Grau 9.
Máquinas de dobra CNC típicas de cabeça única lidam com diâmetros externos de tubos de Ø6 mm a Ø130 mm , com espessuras de parede de 0,5 mm a 10 mm, dependendo do tamanho da estrutura da máquina e da capacidade de acionamento. Muitos compradores globais adquirem equipamentos como Máquina curvadora de tubos CNC soluções para equilibrar desempenho e eficiência de custos.
Aplicações industriais de máquina curvadora de tubos CNC
Fabricação Automotiva
Um veículo de passageiros típico contém 15–40 conjuntos de tubos dobrados em sistemas de freio, combustível, refrigeração da transmissão, direção hidráulica e ar condicionado. Linhas de máquinas curvadoras de tubos CNC com matrizes multi-stack e conformação final integrada - geralmente configuradas como máquina curvadora de tubo CNC automáticas —produzir esses componentes a taxas de 400–1.200 montagens por turno com total rastreabilidade aos parâmetros de formação.
Aeroespacial e Defesa
As linhas hidráulicas de aeronaves operam a até 5.000 PSI em faixas extremas de temperatura. A fiação e dobra CNC de tubos de titânio e aço inoxidável devem atender aos padrões de qualidade AS9100, com cada peça recebendo um número de série exclusivo vinculado ao seu programa de dobra, operador, lote de material e registro de inspeção.
Dutos de Energia e Construção Naval
Plataformas offshore, navios de GNL e plantas de processos industriais exigem curvas de tubos de grande diâmetro em sistemas de tubulação de alta pressão. As dobradeiras CNC para tubos de paredes pesadas (DE até 168 mm, parede até 16 mm) oferecem ângulos de curvatura precisos e posições de eixo neutro necessárias para cálculos de tensão de tubulação e conformidade com desenhos isométricos, com muitos projetos utilizando equipamentos fornecidos por Máquina curvadora de tubos CNC fabricantes.
Perguntas comuns sobre máquina dobradeira de tubos CNC
Como um programa de máquina curvadora de tubos CNC é gerado a partir de um modelo CAD 3D?
O 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to menos de 30 minutos para uma peça com 10 dobras usando este fluxo de trabalho.
O que causa ângulos de dobra inconsistentes em uma dobradeira CNC e como isso é corrigido?
O most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
Quantas pilhas de matrizes eu preciso para minha aplicação?
Se todas as dobras em todas as peças que sua máquina produzirá compartilharem o mesmo raio, uma matriz de pilha única será suficiente. Se as peças exigirem dois raios diferentes, uma pilha dupla é a solução mais econômica. Para três ou mais raios, ou para trocas frequentes de produtos em vários números de peças, uma configuração de três ou múltiplas pilhas minimiza o tempo de inatividade de troca e maximiza a utilização da máquina.
Qual é o raio de curvatura mínimo alcançável com uma dobradeira CNC?
Com um mandril, matriz alisadora e flexão reforçada (compressão axial do tubo durante a flexão), dobre os raios da linha central de 1,0–1,5× diâmetro externo do tubo são alcançáveis em aço carbono e cobre. O aço inoxidável e o alumínio normalmente requerem um mínimo de 2× DO para evitar rachaduras na superfície. Raios mais estreitos são possíveis com ferramentas aquecidas ou recozimento intermediário entre passes de dobra.
